Fabryka wodoodpornych toreb motocyklowych z technologią spawania RF

Sealock produkuje wodoodporne torby motocyklowe w fabrykach w Chinach i Wietnamie, stosując wewnętrzne zgrzewanie częstotliwością radiową 27,12 MHz. W przypadku większości produktów wodoodpornych spoina ma jedno zadanie: zapobiega przedostawaniu się wody. W bagażu motocyklowym ma dwa — uszczelnia nadwozie i zakotwicza każdy pasek, pierścień D i panel montażowy, który utrzymuje załadowaną torbę na maszynie wibracyjnej. Ta podwójna rola, w warunkach ciągłych wibracji, sprawia, że ​​zdolność spawania jest decydującą kwestią fabryki w tej kategorii.

1. Profil fabryczny

Sealock (YiFuLong Outdoor Gear Co., Ltd.) od ponad 20 lat produkuje zgrzewane torby wodoodporne, produkując dla międzynarodowych marek outdoorowych i motocyklowych, w tym Benelli, Helly Hansen, OSPREY i CHUMS.

• Udogodnienia:Dongguan, Chiny | Ho Chi Minh City, Wietnam — dowolne pochodzenie dostępne w dowolnym modelu
• Spawalniczy:wewnętrzne spawanie RF o częstotliwości 27,12 MHz, wzdłuż przemysłowych linii szwalniczych
• Pojemność:do 30 000 szt./miesiąc na linii bagażowej zwijanej; 15 000 sztuk miesięcznie na liniach worków na ogon
• Warunki:MOQ 300 sztuk na model (500 na jednostronnej torbie podsiodłowej), próbki 7–15 dni, zbiorczo 30–45 dni, FOB Guangdong z Shenzhen
• Certyfikaty:ISO 9001, BSCI, SMETA, HIGG, GRS, SCAN

2. Dlaczego spawanie RF pasuje do materiałów na bagaż motocyklowy

Spawanie RF to proces dielektryczny: pole elektromagnetyczne o wysokiej częstotliwości o częstotliwości 27,12 MHz wzbudza cząsteczki polarne wewnątrz materiału, dzięki czemu ciepło jest generowane wewnętrznie, a nie przewodzone z zewnątrz. Obie warstwy osiągają temperaturę stopienia w tym samym momencie i łączą się na poziomie molekularnym, tworząc szew, który jest zazwyczaj tak mocny jak materiał macierzysty lub mocniejszy.

Proces ma preferencje materialne, które dokładnie pasują do tej kategorii. Zgrzewanie RF najlepiej sprawdza się w przypadku tkanin powlekanych PVC i PU, z których właśnie wykonany jest bagaż motocyklowy — zgrzewanej plandeki PCV 500D w większości asortymentu oraz laminatu TPU w warstwie premium. Obydwa są polarne i spawają czysto. To ustawienie sprawia, że ​​najmocniejsze szwy w świecie plandek są zgrzewane metodą RF, a nie łączone gorącym powietrzem lub ultradźwiękowo.

3. Spoina spełnia tutaj dwie funkcje

Na suchej torbie zgrzewy tworzą zapieczętowaną kopertę, którą użytkownik niesie. W bagażu motocyklowym te same spawy przenoszą również ścieżkę obciążenia. Torba jest przypinana pasami do bagażnika lub siedzenia pasażera, ładowana do ciężaru znamionowego — 8–12 kg w przypadku torby na bagażnik o pojemności 45 l, 50 kg w przypadku pary sakw — a następnie poddawana wielogodzinnym wibracjom silnika i nawierzchni, które działają nieprzerwanie w każdym punkcie mocowania.

Ma to znaczenie ze względu na dobrze ugruntowany schemat uszkodzeń spawanych produktów plandekowych: obszary słabego wzmocnienia są najczęstszą przyczyną awarii towarów plandekowych przenoszących ładunek, zwłaszcza pokryć samochodów ciężarowych i elementów zabezpieczających ładunek. Bagaż motocyklowy składa się z tego samego materiału i podlega temu samemu rodzajowi cyklicznego obciążenia. Fabryka, która zgrzewa piękne szwy na korpusie, ale łaty mocujące traktuje później, produkuje torby, które pozostają suche, dopóki kotwa nie odpuści.

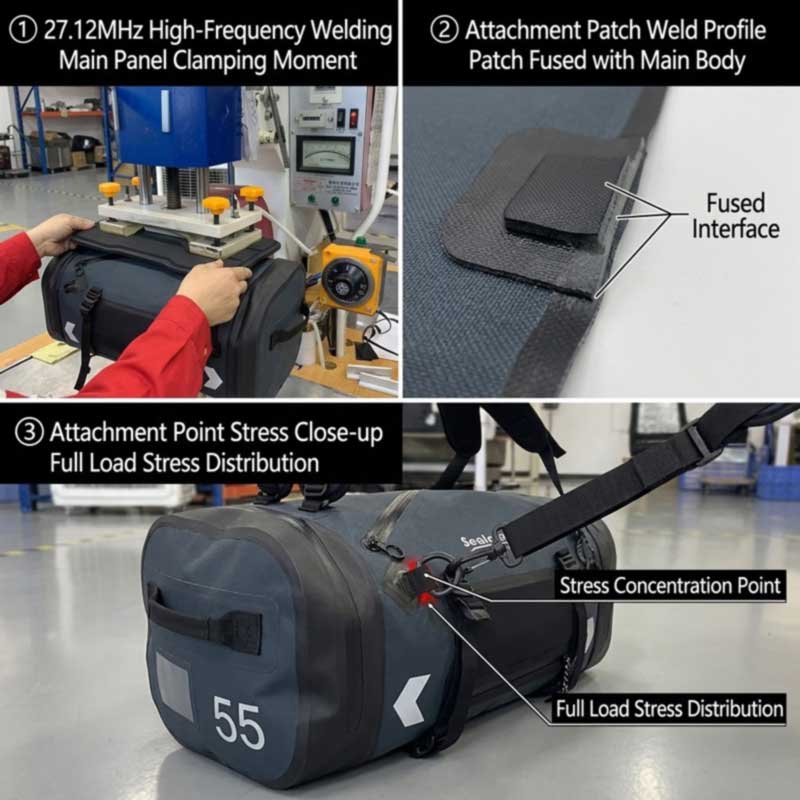

Rysunek 1: Zgrzewy torby motocyklowej pełnią podwójną funkcję: uszczelniającą i nośną – jakość zgrzewania łaty w punkcie zawieszenia decyduje o żywotności całej torby.

4. Sposób łączenia elementów mocujących bez przekłuwania skorupy

Wszystko, co mocuje torba motocyklowa, musi być przymocowane do szczelnego korpusu bez przekłuwania go igłą. Metoda polega na przyspawaniu łat wzmacniających: łata jest zgrzewana RF z zewnętrzną powierzchnią korpusu, tworząc własną wodoodporną uszczelkę na spawanym styku, a element nośny osadza się na tej łatce, a nie na membranie. W całym asortymencie znajdują się panele montażowe zapinane na rzepy, wytrzymałe nylonowe pierścienie typu D, kotwy zaciskowe i szybkozłączne, panele na tablice rejestracyjne, zamki na bungee oraz paski mocujące w stylu MOLLE.

Projektowanie oprzyrządowania naprawdę się tutaj sprawdza. Komponenty o podobnym kształcie można spawać za pomocą jednej matrycy, a dwa lub więcej komponentów można łączyć podczas jednego zasilania matrycy umieszczonej na obu – dzięki temu rozmieszczenie łat jest identyczne od pierwszej do ostatniej jednostki, a nie dryfowanie w zależności od oceny operatora.

5. Oprzyrządowanie do pary lusterek do zrównoważonych sakw

Sparowane sakwy wprowadzają wymagania, których nie ma żaden inny produkt w tej gamie: lewe i prawe nadwozie muszą być identyczne pod względem wymiarów, ponieważ nierówne objętości prowadzą do nierównego obciążenia, a motocykl przewożący większy ciężar z jednej strony staje się niespokojny w koleinach i bocznym wietrze. To sprawia, że ​​jest to raczej problem z oprzyrządowaniem niż z montażem — elementy lusterek są przyspawane do dopasowanych matryc, dzięki czemu obie strony wychodzą z linii i mają te same wymiary, a zestaw 80L ma pojemność 40L na stronę, przy czym każdy worek można niezależnie odłączyć i używać samodzielnie.

6. Dwa zestawy parametrów w całym zakresie

Oferta obejmuje dwie rodziny materiałów, które nie spawają się w ten sam sposób. Parametry zgrzewania – moc, czas przebywania, ciśnienie i czas chłodzenia – są kwalifikowane oddzielnie dla plandeki PCV 500D i laminatu TPU i ponownie kwalifikowane w przypadku zmiany koloru lub partii tkaniny, ponieważ pigmenty, wypełniacze, wilgoć i grubość wpływają na sposób, w jaki materiał pochłania energię RF. Szczególnie grubsze materiały wymagają mocniejszych spoin i większej kontroli.

Poziom premium dodaje trzeci przypadek. Model SL-E984 55L jest wykonany z ripstopowego laminatu TPU i ma wspawany w korpus hermetyczny, wodoodporny zamek błyskawiczny o klasie ochrony IPX7 wynoszącej 1,27 kg — gniazdo zamka jest bardziej wymagającym spoiną niż zwykły szew, ponieważ prowadnica musi zachować wymiary na całej długości, a jednocześnie pozostać szczelna. Na początku każdej serii przeprowadzane są testy odrywania próbek spoin, aby potwierdzić pełne stopienie przed kontynuowaniem partii; prawidłowa spoina rozdziera tkaninę bazową, a nie rozdziela się czysto na styku. Podstawowy proces jest określony wproces produkcyjny od cięcia po spawanie RF.

7. Przepływ liniowy

• Kontrola przychodząca— plandekę i laminat sprawdzono pod kątem konsystencji, grubości i odcienia powłoki; zweryfikowano sprzęt i materiały odblaskowe.
• Cięcie— panele docięte do znacznika, z panelami lustrzanymi dla produktów parowanych dociętych razem.
• Brandingowe i odblaskowe— logo i elementy odblaskowe umieszczone na płaskich panelach, o ile są dostępne.
• Szycie strukturalne— podzespoły nośne zbudowane na płaskich panelach, zanim powstanie jakiekolwiek wodoodporne uszczelnienie.
• Spawanie RF— szwy korpusu, łaty wzmacniające, panele montażowe i gniazda zamków spawane częstotliwością 27,12 MHz.
• Chłodzenie— szwy spawane utwardzane w kontrolowanym chłodzeniu przed manipulacją, ponieważ wczesne zwolnienie ciśnienia jest częstą przyczyną słabych spoin.
• Przycinanie i montaż końcowy— usunięto wysięgnik, następnie założono sprzączki, paski i zamknięcia.
• Testowanie i pakowanie— badanie szczelności, następnie pakowanie zgodnie ze specyfikacją kartonu, jedna sztuka w worku PP, po 20 sztuk w kartonie na liniach worków tylnych.

8. Testowanie oparte na wibracjach

Ponieważ w bagażu motocyklowym zawodzą raczej kotwice niż materiał, testując w ich kierunku ciężary. Cykle obciążeniowe trwające ponad 1500 cykli dotyczą pasków montażowych, pierścieni D i uchwytów, a także wytrzymałości na rozciąganie i wiązania na samych spoinach, mgły solnej dla sprzętu wystawionego na działanie nadmorskiego powietrza i solonych dróg zimą, odporności na tarcie, trwałości kolorów i różnicy kolorów. Weryfikacja wodoodporności obejmuje test zanurzenia w przypadku modeli IPX7 oraz test w deszczu i strumieniu powietrza w przypadku IPX6.

Każda partia przechodzi trzystopniową kontrolę: IQC przychodzącej plandeki, sprzętu i materiałów odblaskowych; IPQC na spawach i konstrukcji punktów montażowych w procesie, w tym testy odrywania na początku cyklu; i OQC z próbkowaniem AQL, testowaniem partii i porównaniem podpisanej próbki złota. Pełną procedurę kontroli klienta — rozpakowywanie, odsysanie próżniowe, 24-godzinny postój statyczny i określanie wycieków powietrza — można monitorować od początku do końca, korzystając z kontroli strony trzeciej za pośrednictwem SGS lub QIMA. Normy są określone wstandardy kontroli jakości produkcji wodoodpornej.

9. Produkty zbudowane na tych liniach

Modele uporządkowane według typu, a nie priorytetu:

Obraz	Model	Pojemność	Tworzywo	Konstrukcja spawana	Strona produktu
	SL-E984	55L	TPU ripstop 420D/501D	Spawany korpus + szczelne siedzisko na zamek błyskawiczny · IPX7 · Odblaskowe panele i lamówka	Pogląd
	SL-C807	45L	500D PCV / 420D TPU	Zgrzewane szwy + zgrzewany panel montażowy na rzep · IPX6 · obciążenie 8–12 kg	Pogląd
	SL-C619	35 / 50L	Plandeka PCV 500D	Zgrzewane HF + panele wzmacniające z PCV, spawane kotwy typu D-ring · IPX6	Pogląd
	Sakwy podsiodłowe 80L	80L (40L × 2)	Spawane PCV	Korpusy spawane parami lustrzanymi · 50 kg · Dwustronnie odblaskowe	Pogląd
	Sakwy podsiodłowe 60L	60L	Spawane PCV	Bezszwowo zespawane, zdejmowane z obu stron · 50 kg	Pogląd
	SL-C629	40 / 60 / 90L	Plandeka PCV 500D	Spawana torba na tylne siedzenie/bagażnik · Roczna gwarancja	Pogląd

Pełne kategorie znajdują się podtorby wodoodporne, torby, Isuche torby. Wymagania projektowe dla tej kategorii są omówione w przewodnikumarki przygodoweoraz jak zweryfikować roszczenia fabryki wprzewodnik wyboru dostawcy.

10. Rozwój niestandardowy

Nowe geometrie wymagają własnych matryc, wyszczególnionych osobno i zbudowanych przed rozpoczęciem pobierania próbek, a oprzyrządowanie jest zaprojektowane pod kątem powtarzalności w tysiącach jednostek, a nie w jednej dobrej próbce. W tym zakresie obsługiwany jest od podstaw rozwój na podstawie szkicu, próbki lub specyfikacji docelowej — pojemność, typ zamknięcia, system mocowania, w tym płyty nośne przycięte do nazwanego wzoru stojaka, tkanina i denier, pokrycie odblaskowe i obciążenie znamionowe. Należy pamiętać, że wygląd trójdrożnego modelu 55L jest chroniony zarejestrowanym patentem na wzór; Partnerzy OEM otrzymują odrębne oryginalne rozwiązania, a nie kopie chronionych dzieł sztuki.

11. Często zadawane pytania

P: Dlaczego zamiast gorącego powietrza lub szycia stosuje się spawanie RF?
Odp.: RF generuje ciepło wewnątrz materiału, więc obie warstwy łączą się jednocześnie, tworząc szew zazwyczaj tak mocny jak materiał podstawowy i niezawodnie hermetyczny. Nadaje się również szczególnie do tkanin powlekanych PVC i PU, z których wykonany jest bagaż motocyklowy. Szwy perforują warstwę wodoodporną i opierają się na taśmie, która unosi się pod wpływem zginania, ciepła i ścierania.

P: W jaki sposób mocuje się paski i D-ringi, jeśli korpus nie może być przeszyty?
Odp.: Z przyspawanymi łatami wzmacniającymi. Łatka jest zgrzewana RF z zewnętrzną powierzchnią, tworząc własną wodoodporną uszczelkę na styku, a element nośny osadza się na łatce, a nie na membranie. Panele montażowe na rzepy, paski MOLLE i kotwy bungee mocuje się w ten sam sposób.

P: Gdzie właściwie zawodzi bagaż motocyklowy?
Odp.: W obszarach zbrojenia i mocowania, a nie w środku panelu. Słabe wzmocnienie to ustalony wzór uszkodzeń plandek przenoszących obciążenie, a wibracje motocykla je przyspieszają. Dlatego konstrukcja kotwicy i cykliczność obciążenia mają tutaj większe znaczenie niż w przypadku jakiejkolwiek innej wodoodpornej torby.

P: Jak utrzymać równowagę połączonych sakw?
Odp.: poprzez oprzyrządowanie. Elementy lustrzane są przyspawane do dopasowanych matryc, dzięki czemu oba korpusy wychodzą z linii i mają identyczne wymiary — zestaw 80 litrów to 40 litrów na stronę. Nierówne objętości prowadzą do nierównego obciążenia, a rower przewożący większy ciężar z jednej strony nie radzi sobie z koleinami i bocznym wiatrem.

P: Czy modele z PVC i TPU mają te same ustawienia spawania?
O: Nie. Parametry są kwalifikowane oddzielnie dla każdej rodziny materiałów i ponownie kwalifikowane w przypadku zmiany koloru lub partii materiału, ponieważ pigmenty, wypełniacze, wilgotność i grubość zmieniają sposób, w jaki materiał pochłania energię RF. Grubsze materiały wymagają mocniejszych spoin i większej kontroli.

P: Czy możemy zamówić kształt, którego nie ma w katalogu?
O: Tak. Nowa geometria wymaga własnej matrycy obrobionej maszynowo, podawanej osobno i zbudowanej przed pobraniem próbek, co jest normalnym krokiem w rozwoju od podstaw. Podaj datę wprowadzenia na rynek w momencie zapytania, aby można było na jej podstawie zaplanować oprzyrządowanie i pobieranie próbek.
