Spawanie HF 27,12 MHz

Wodoodporności nie zapewniają same powłoki. W przypadku profesjonalnych suchych toreb, wodoodpornych plecaków, toreb termoizolacyjnych i technicznego sprzętu outdoorowego najważniejszym czynnikiem jest integralność każdego szwu.

Na Foka (Yi Fu Long), używamy zaawansowanychTechnologia spawania wysokiej częstotliwości (HF) 27,12 MHzdo wytwarzania produktów wodoodpornych z płynnym wiązaniem molekularnym. W przeciwieństwie do tradycyjnych metod szycia lub ogrzewania powierzchniowego, spawanie HF tworzy trwałe połączenie TPU i materiałów pokrytych PVC, tworząc hermetyczne i wodoszczelne szwy przeznaczone do wymagających środowisk zewnętrznych.

Dzięki ponad 25-letniemu doświadczeniu w produkcji toreb wodoodpornych nasz zespół inżynierów stosuje kontrolowane parametry zgrzewania HF, precyzyjne matryce spawalnicze i wieloetapowe kontrole jakości, aby dostarczać niezawodne rozwiązania wodoodporne OEM i ODM dla globalnych marek outdoorowych.

Co to jest spawanie wysoką częstotliwością 27,12 MHz?

Spawanie wysoką częstotliwością (HF)., znany również jakoSpawanie częstotliwością radiową (RF)., to zaawansowany proces produkcyjny, który łączy materiały termoplastyczne za pomocą energii elektromagnetycznej.

W przeciwieństwie do konwencjonalnego zgrzewania, gdzie ciepło jest przenoszone z powierzchni zewnętrznej do materiału, spawanie HF generuje ciepło wewnątrz struktury polimeru poprzez ogrzewanie dielektryczne. Dzięki temu warstwy TPU zmiękną i równomiernie się połączą, nie uszkadzając zewnętrznej powierzchni.

Rezultatem nie jest połączenie klejone ani połączenie mechaniczne. Zamiast tego obszar spawania staje się jednolitą strukturą materiału o wysokiej niezawodności wodoodporności i doskonałej wytrzymałości mechanicznej.

Jak działa spawanie HF 27,12 MHz?

Zasada działania spawania HF opiera się naogrzewanie dielektryczne. Kiedy pomiędzy dwiema elektrodami spawalniczymi zostaną umieszczone materiały na bazie TPU lub PVC, generowane jest pole elektromagnetyczne o wysokiej częstotliwości.

1. Materialne cząsteczki polarne reagują na energię elektromagnetyczną

Materiały termoplastyczne, takie jak TPU, zawierają polarne struktury molekularne. W polu elektromagnetycznym o częstotliwości 27,12 MHz cząsteczki te szybko zmieniają orientację w zależności od zmiennego pola elektrycznego.

Ten ruch molekularny powoduje tarcie wewnętrzne, generując ciepło równomiernie w całym obszarze spawania. Ponieważ ciepło powstaje wewnątrz materiału, proces łączenia powoduje głębsze i stabilniejsze połączenie w porównaniu z metodami ogrzewania zewnętrznego.

2. Fuzja molekularna tworzy wodoodporny szew

Gdy temperatura osiągnie wymaganą temperaturę topnienia, za pomocą precyzyjnych matryc spawalniczych przykłada się ciśnienie. Zmiękczone warstwy TPU łączą się ze sobą i schładzają, tworząc trwale połączoną strukturę.

Proces ten eliminuje typowe ryzyko wycieków spowodowane przez:

• Dziury po igłach z procesów szycia
• Nierównomierne rozprowadzenie kleju
• Klejenie tylko powierzchniowe
• Mikroszczeliny pomiędzy warstwami tkaniny

W przypadku wodoodpornych toreb przeznaczonych do kajakarstwa, nurkowania, wędkarstwa, biwakowania i zastosowań morskich to wiązanie na poziomie molekularnym zapewnia krytyczną zaletę.

Dlaczego Sealock wykorzystuje częstotliwość 27,12 MHz zamiast standardowych metod spawania

Nie wszystkie technologie spawania zapewniają tę samą wydajność. Wybór częstotliwości, stabilność maszyny, ciśnienie zgrzewania i kontrola materiału bezpośrednio wpływają na niezawodność szwu.

27,12 MHzto uznana na całym świecie częstotliwość przemysłowa, powszechnie stosowana w ciężkich zastosowaniach spawania termoplastycznego, ponieważ zapewnia stabilną dystrybucję energii i doskonałą kontrolę podczas obróbki tkanin technicznych.

Spawanie HF a zgrzewanie: jaka jest różnica?

Do łączenia materiałów wodoodpornych stosuje się zgrzewanie na gorąco i zgrzewanie o wysokiej częstotliwości, ale zasady ich działania są zupełnie inne.

Tradycyjne zgrzewanie przenosi ciepło z powierzchni zewnętrznej do materiału. Proces ten w dużym stopniu zależy od kontroli temperatury, czasu nagrzewania i doświadczenia operatora. Nadmierne ciepło może uszkodzić powłoki TPU, zmniejszyć elastyczność lub spowodować słabe łączenie.

Spawanie HF 27,12 MHz generuje ciepło wewnętrznie poprzez energię dielektryczną.Dzięki temu cały obszar zgrzewania uzyskuje równomierne wtopienie przy zachowaniu pierwotnej elastyczności i trwałości materiału.

Zgrzewanie HF a szycie: dlaczego wodoodporne torby wymagają bezproblemowego łączenia

Szycie pozostaje jedną z najpowszechniejszych metod produkcji toreb tekstylnych. Jednak każde wbicie igły powoduje powstanie niewielkich otworów w strukturze materiału.

W przypadku plecaków codziennego użytku dopuszczalne są szwy. Jednak w przypadku profesjonalnych produktów wodoodpornych stosowanych w kajakarstwie, nurkowaniu, wędkarstwie i środowisku morskim priorytetem staje się zapobieganie wyciekom ze szwów.

Spawanie HF eliminuje dziury po igłach poprzez bezpośrednie łączenie materiałów. W połączeniu z wodoodpornymi metodami konstrukcyjnymi, zgrzewane szwy zapewniają lepszą ochronę przed wnikaniem wody.

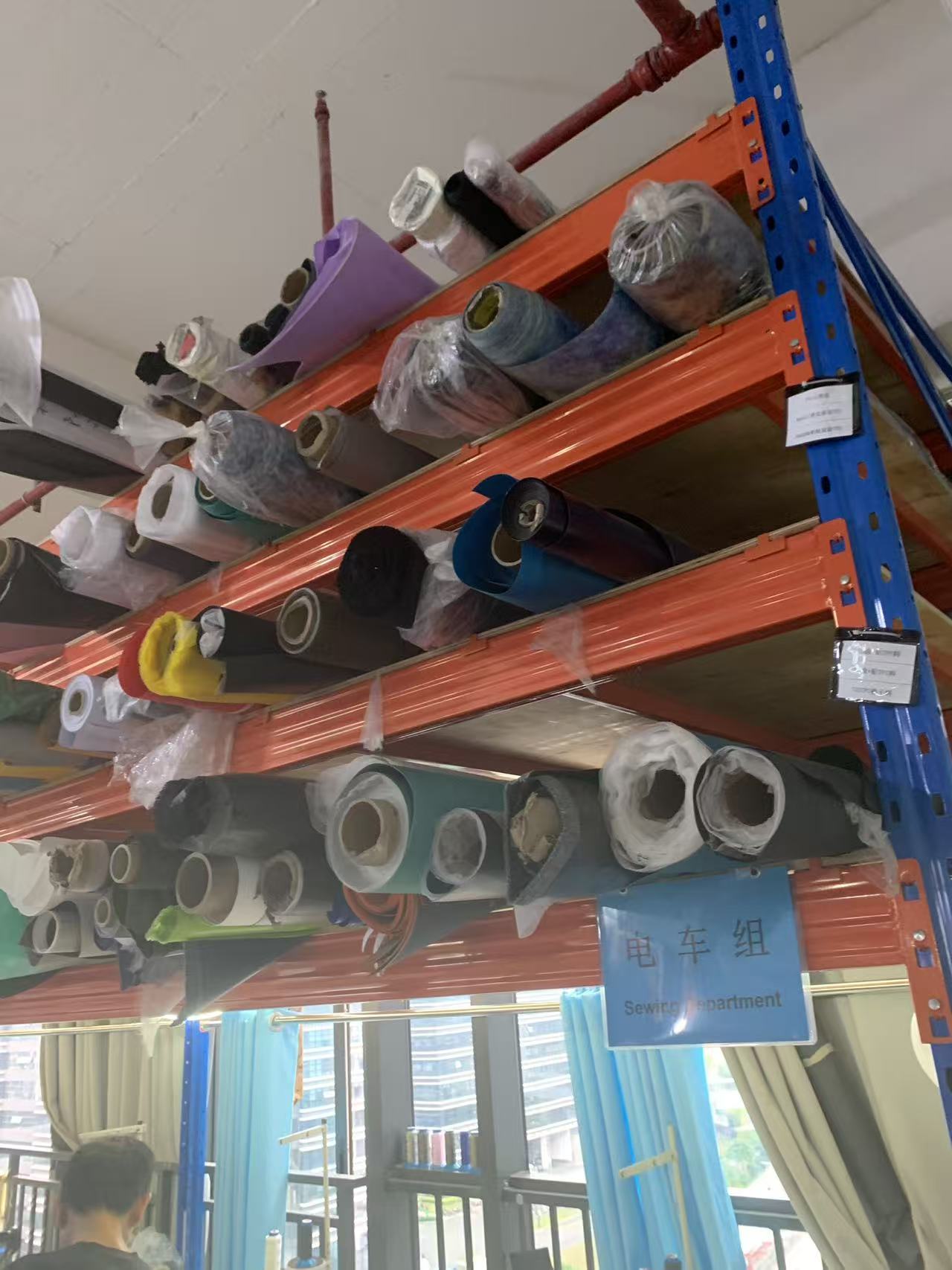

Materiały kompatybilne ze spawaniem HF 27,12 MHz

Wydajność spawania HF zależy od kompatybilności materiałowej. W Sealock nasz proces zgrzewania jest zoptymalizowany dla szerokiej gamy wodoodpornych tkanin technicznych.

TPU (termoplastyczny poliuretan)

TPU jest jednym z najbardziej odpowiednich materiałów do spawania HF ze względu na jego doskonałą elastyczność, odporność na ścieranie i właściwości wodoodporne.

Typowe struktury TPU stosowane w wodoodpornych torbach obejmują:

• Tkanina kompozytowa TPU 840D
• Poliester powlekany TPU 600D
• Lekki materiał TPU 420D
• Siatka TPU i przezroczyste materiały okienne TPU

Tkaniny wodoodporne z PCV

Tkaniny powlekane PCV są szeroko stosowane w wytrzymałych suchych workach i sprzęcie zewnętrznym, ponieważ zapewniają doskonałą odporność na ścieranie i efektywność kosztową.

• Wodoodporna tkanina 500D PVC
• Plandeka PCV 1000D
• Tkanina wzmocniona siatką PCV

Wodoodporne produkty wykonane w technologii spawania HF

Spawanie HF 27,12 MHz jest szeroko stosowane w profesjonalnym sprzęcie wodoodpornym, gdzie niezawodność szwów ma kluczowe znaczenie.

1. Wodoodporne suche torby

Suche torby wymagają całkowitej wodoodpornej ochrony podczas spływów kajakowych, raftingu, żeglowania i eksploracji na świeżym powietrzu. Zgrzewane szwy HF zapobiegają przedostawaniu się wody nawet przy wielokrotnym narażeniu na ciśnienie wody.

2. Wodoodporne plecaki

Zgrzewane wodoodporne plecaki zapewniają motocyklistom, osobom dojeżdżającym do pracy i profesjonalistom na świeżym powietrzu ochronę elektroniki, dokumentów i sprzętu osobistego.

3. Wodoodporne torby marynarskie

Wodoodporne torby podróżne o dużej pojemności używane w podróżach, nurkowaniu i wyprawach korzystają z mocniejszych spawanych konstrukcji.

4. Miękkie torby termoizolacyjne

Miękkie torby termoizolacyjne zgrzewane z TPU wymagają hermetycznej konstrukcji, aby poprawić właściwości izolacyjne i zapobiec przenikaniu wilgoci.

• Sucha torba
• Wodoodporny plecak
• Wodoodporna torba podróżna
• Miękka torba termoizolacyjna
• Wodoodporna torba motocyklowa
• Torby na sprzęt outdoorowy

Proces produkcyjny spawania Sealock HF

Wysokiej jakości produkty wodoodporne wymagają czegoś więcej niż tylko zaawansowanego sprzętu. Proces spawania musi być kontrolowany od przygotowania materiału do kontroli końcowej.

Możliwość produkcyjna spawania HF firmy Sealock przy częstotliwości 27,12 MHz

Zaawansowana technologia spawania wymaga równie zaawansowanej kontroli produkcji. W Sealock (Yi Fu Long) spawanie HF nie jest traktowane jako pojedynczy etap produkcji. Jest zarządzany jako kompletny system inżynieryjny obejmujący kalibrację sprzętu, parametry spawania, szkolenie operatorów i kontrolę końcową.

Dzięki ponad 25-letniemu doświadczeniu w produkcji wodoodpornych produktów do zastosowań zewnętrznych firma Sealock opracowała standardowe procedury spawania dla różnych materiałów, grubości i konstrukcji produktów.

• Przemysłowe spawarki wysokiej częstotliwości 27,12 MHz
• Wiele linii produkcyjnych do spawania HF
• Precyzyjne mosiężne matryce spawalnicze
• Kontrolowane ustawienia ciśnienia spawania i energii
• Profesjonalne procedury kontroli jakości

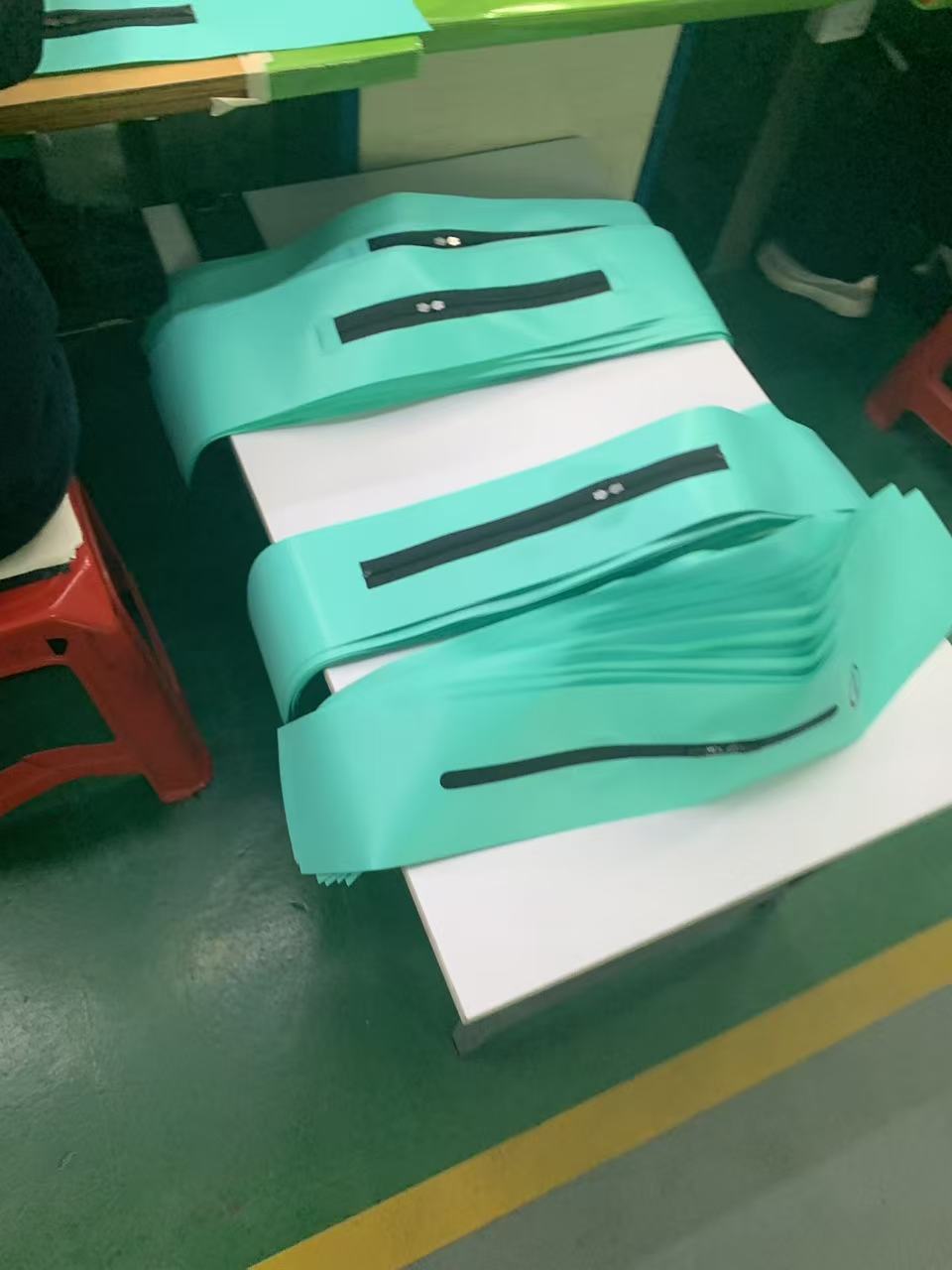

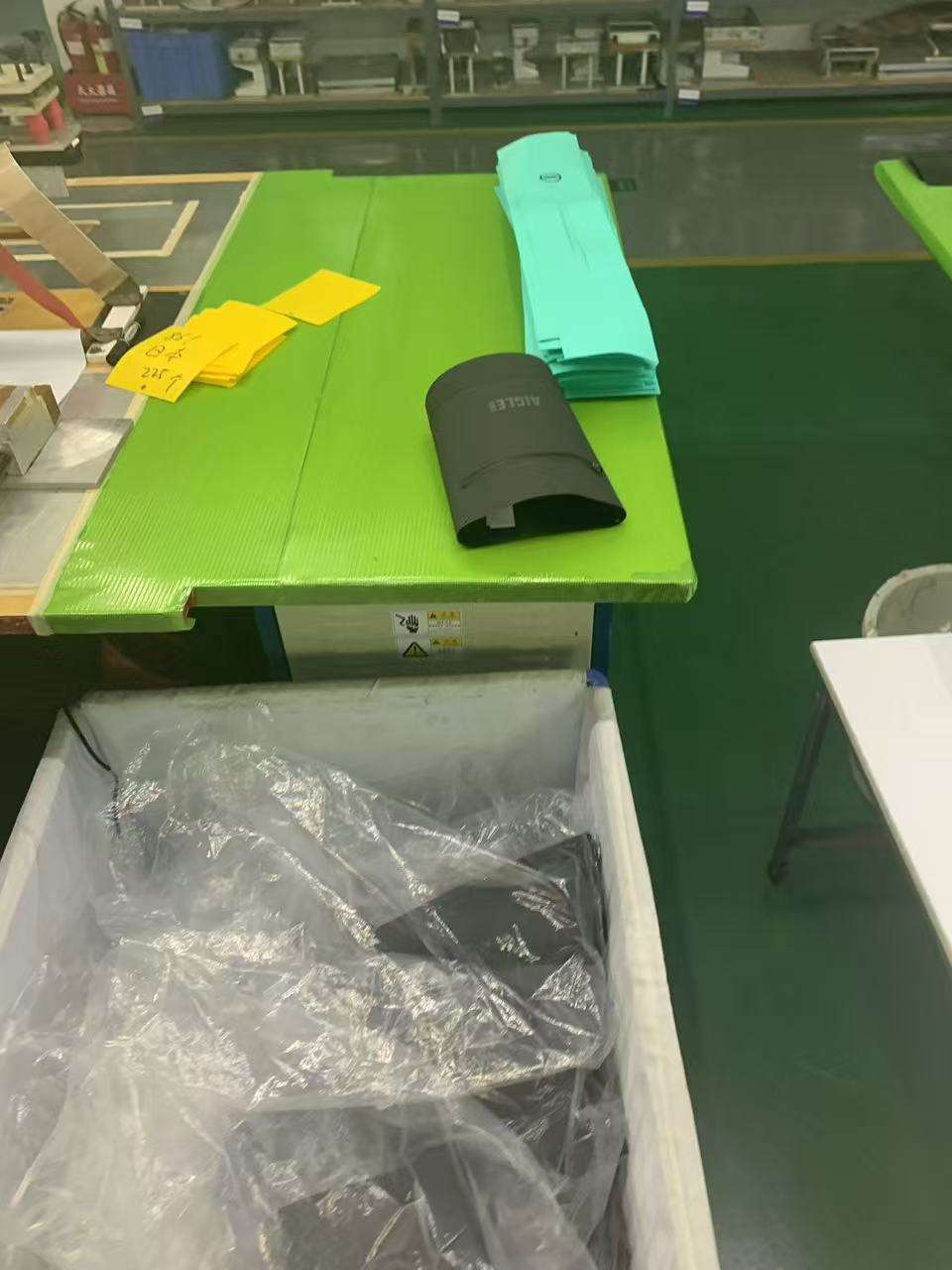

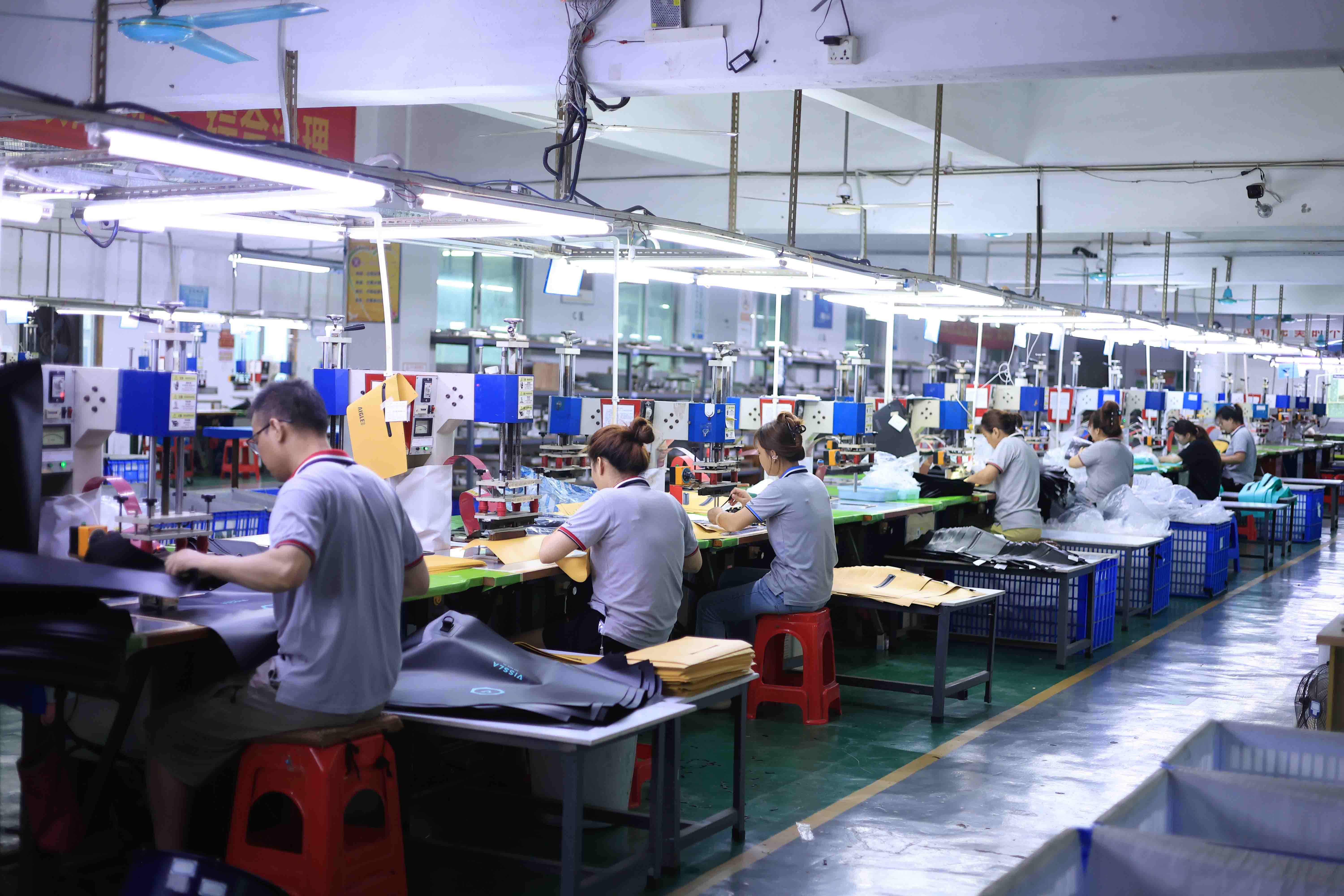

Rysunek 3: Linia produkcyjna Sealock wyposażona do zgrzewania produktów wodoodpornych z dużą częstotliwością.

Precyzyjne matryce spawalnicze: klucz do stałej jakości spoin

W procesie spawania HF matryca spawalnicza bezpośrednio wpływa na wygląd, wytrzymałość i konsystencję szwu.

Sealock wykorzystuje precyzyjnie zaprojektowane mosiężne matryce spawalnicze zaprojektowane zgodnie ze strukturą każdego produktu. Matryca kontroluje rozkład nacisku zgrzewania i zapewnia, że ​​każdy szew otrzymuje równomierną energię elektromagnetyczną.

Jest to szczególnie ważne w przypadku złożonych produktów wodoodpornych, które charakteryzują się:

• Zakrzywione szwy
• Wiele warstw tkaniny
• Wzmocnione obszary naprężone
• Przezroczyste okienka z TPU
• Wytrzymałe materiały TPU 840D

W porównaniu z ręcznymi metodami łączenia, precyzyjne matryce spawalnicze HF poprawiają powtarzalność podczas produkcji masowej i zmniejszają różnice między próbkami a zamówieniami masowymi.

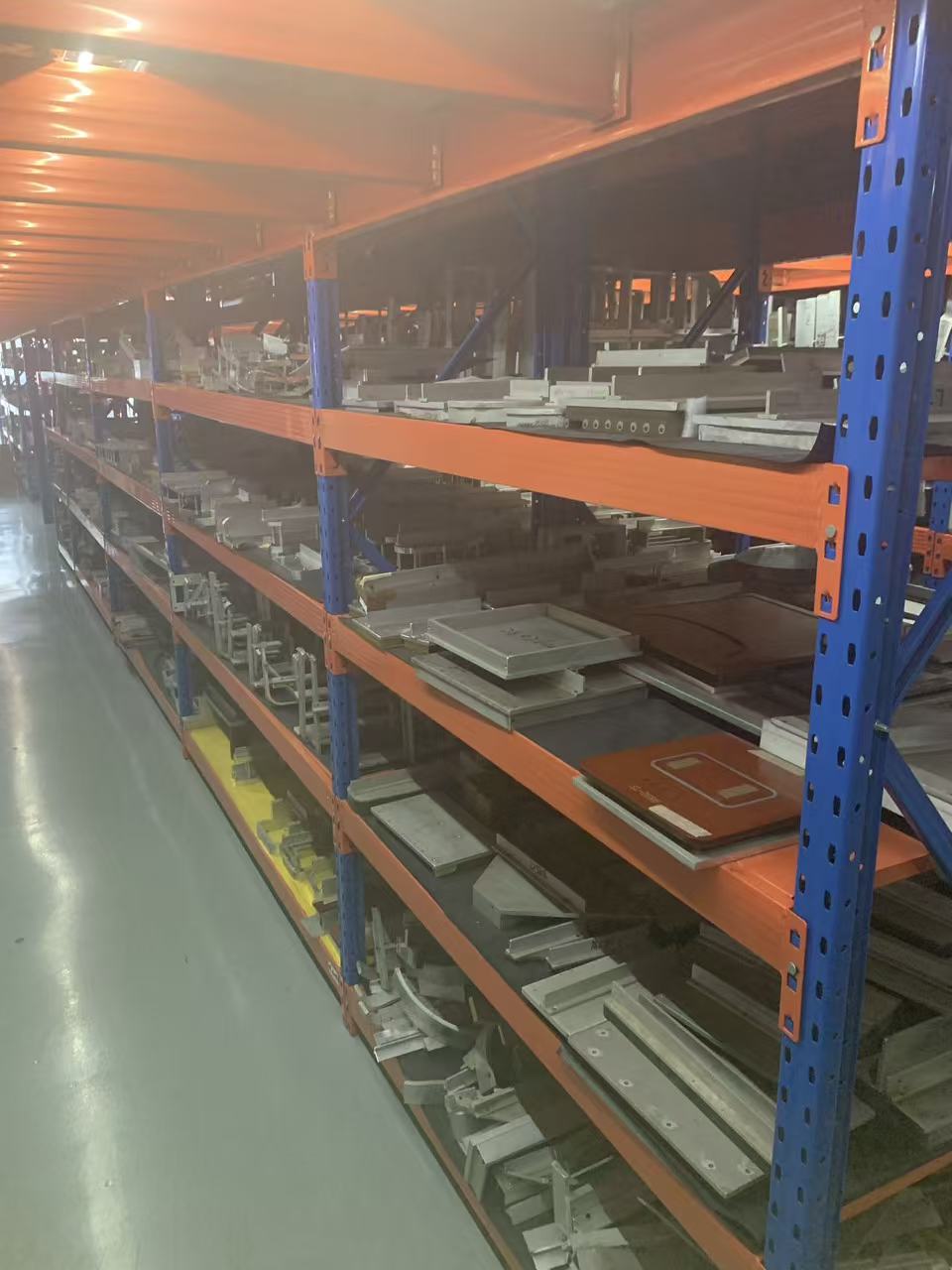

Rysunek 4: Niestandardowe mosiężne matryce spawalnicze zapewniają stabilną wydajność spawania HF.

System kontroli jakości: od kontroli materiałów po testy symulacyjne w świecie rzeczywistym

Wodoodporność to tylko jeden z elementów niezawodności produktu. Profesjonalny sprzęt zewnętrzny musi wytrzymywać wielokrotne użytkowanie, uderzenia w transporcie, naprężenia mechaniczne, narażenie na środowisko i długotrwałe zużycie.

W Sealock kontrola jakości obejmuje cały proces produkcyjny, od kontroli przychodzących materiałów po testy symulacyjne produktu końcowego. Nasz system testowy ocenia wodoodporność, wytrzymałość szwów, trwałość, stabilność wyglądu i niezawodność transportu.

1. Próba ciśnienia hydrostatycznego

Badanie ciśnienia hydrostatycznego ocenia, czy szwy spawane wytrzymują zewnętrzne ciśnienie wody w kontrolowanych warunkach.

Test ten jest szczególnie ważny w przypadku suchych toreb, wodoodpornych plecaków, toreb do nurkowania i sprzętu morskiego, w przypadku których spodziewane jest ciągłe narażenie na wodę.

• Weryfikacja wodoodporności zgrzewów HF
• Wykrywanie potencjalnych punktów wycieku
• Walidacja dla profesjonalnych zastosowań zewnętrznych

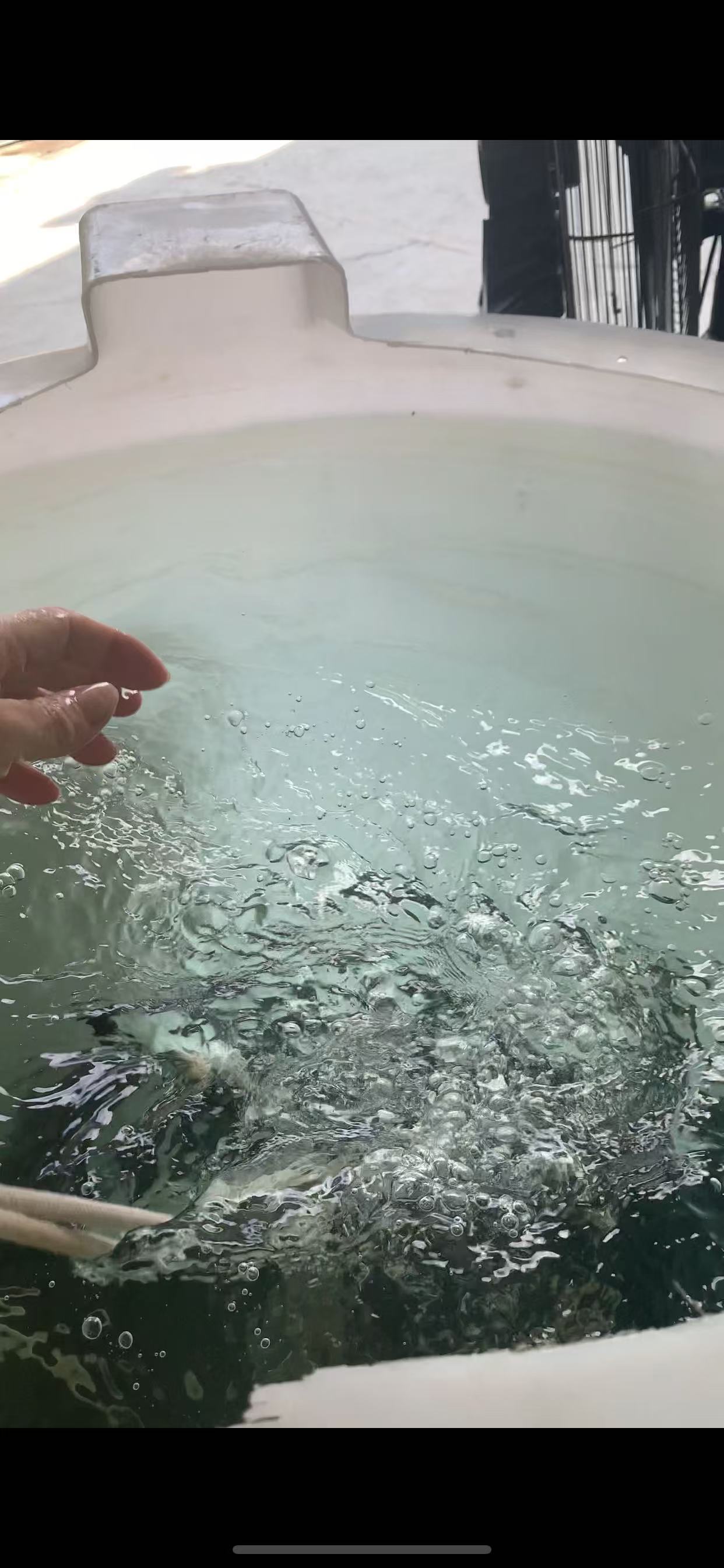

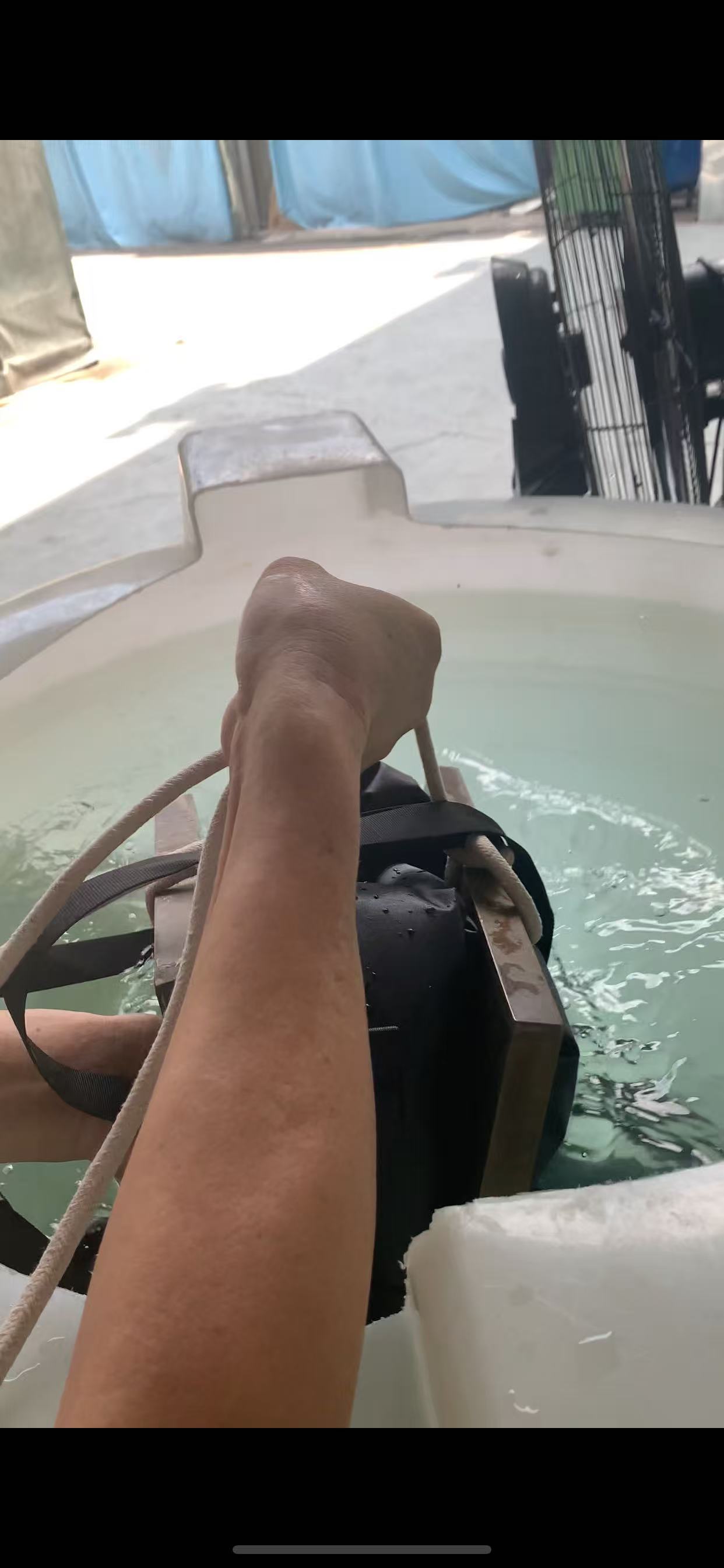

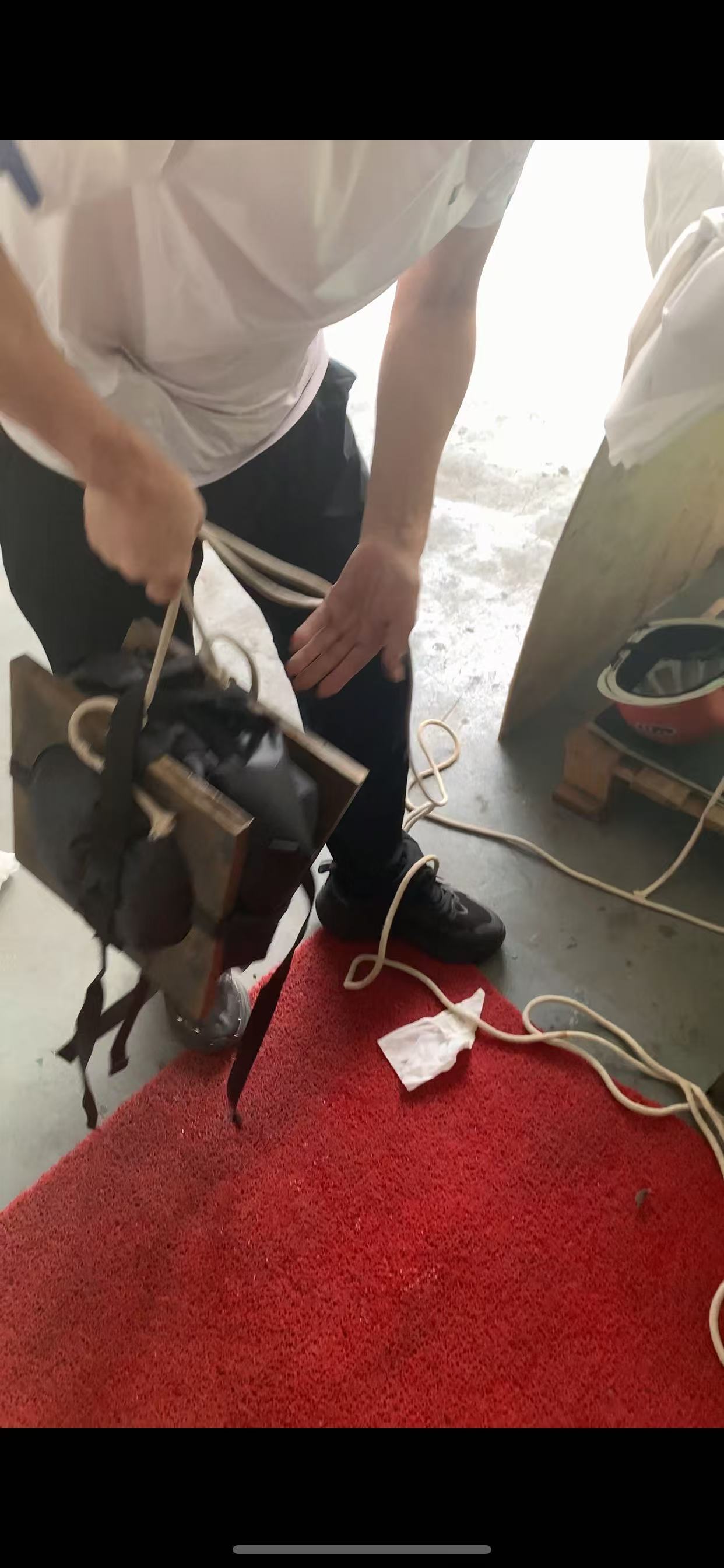

Rysunek 5: Test ciśnienia hydrostatycznego sprawdza niezawodność szwów.

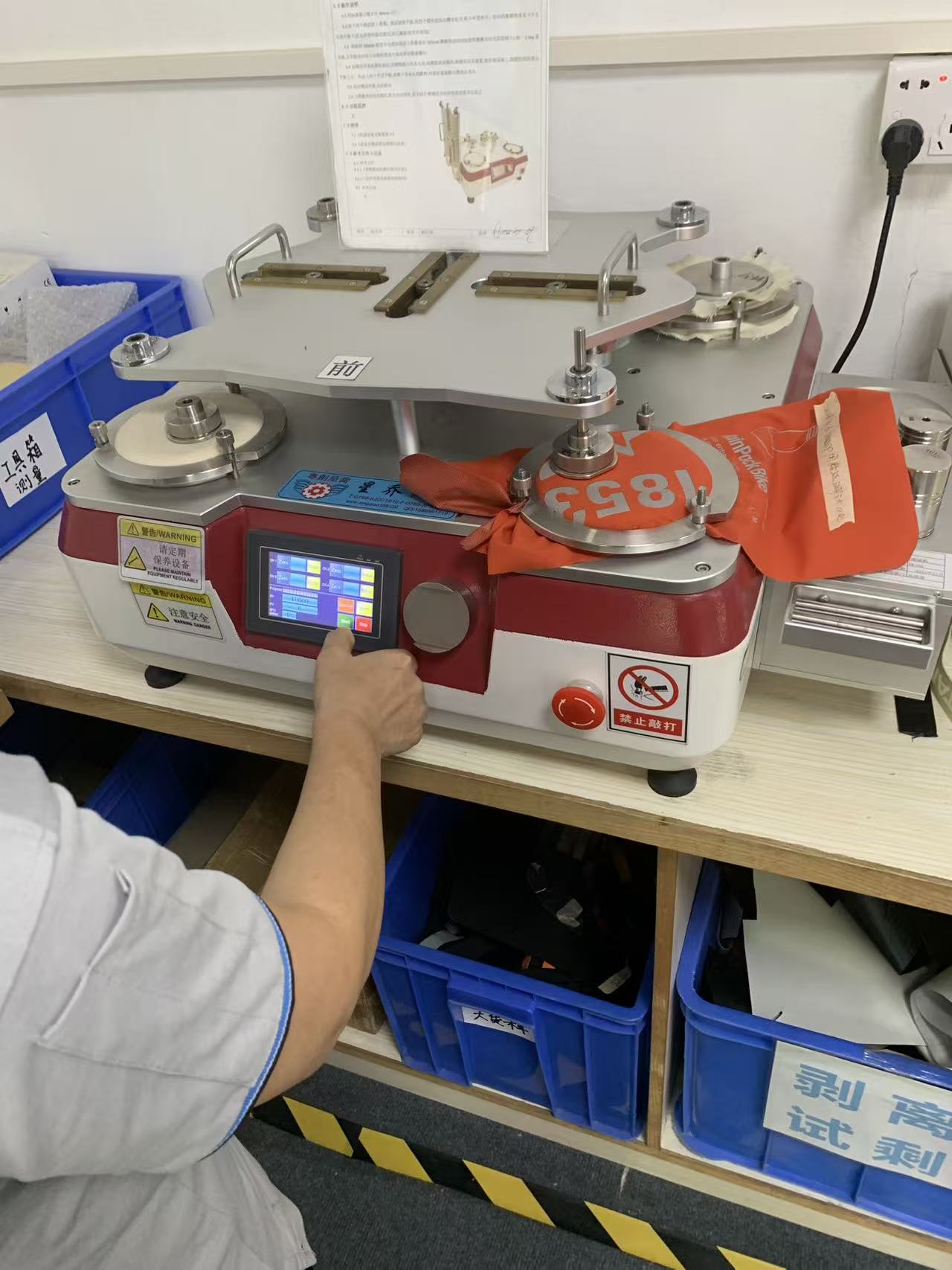

2. Badanie wytrzymałości na odrywanie szwów

Badanie odrywania to badanie niszczące stosowane do oceny siły wiązania szwów spawanych HF.

Podczas testów zgrzewane warstwy są rozdzielane pod kontrolowaną siłą w celu analizy jakości połączenia. Wysokiej jakości konstrukcja spawana powinna utrzymywać dużą przyczepność szwów i może skutkować uszkodzeniem materiału podstawowego, a nie obszaru spawanego.

• Ocenia spójność wytrzymałości spawania
• Weryfikuje stabilność parametrów produkcyjnych
• Obsługuje wymagania dotyczące dokumentacji jakości OEM

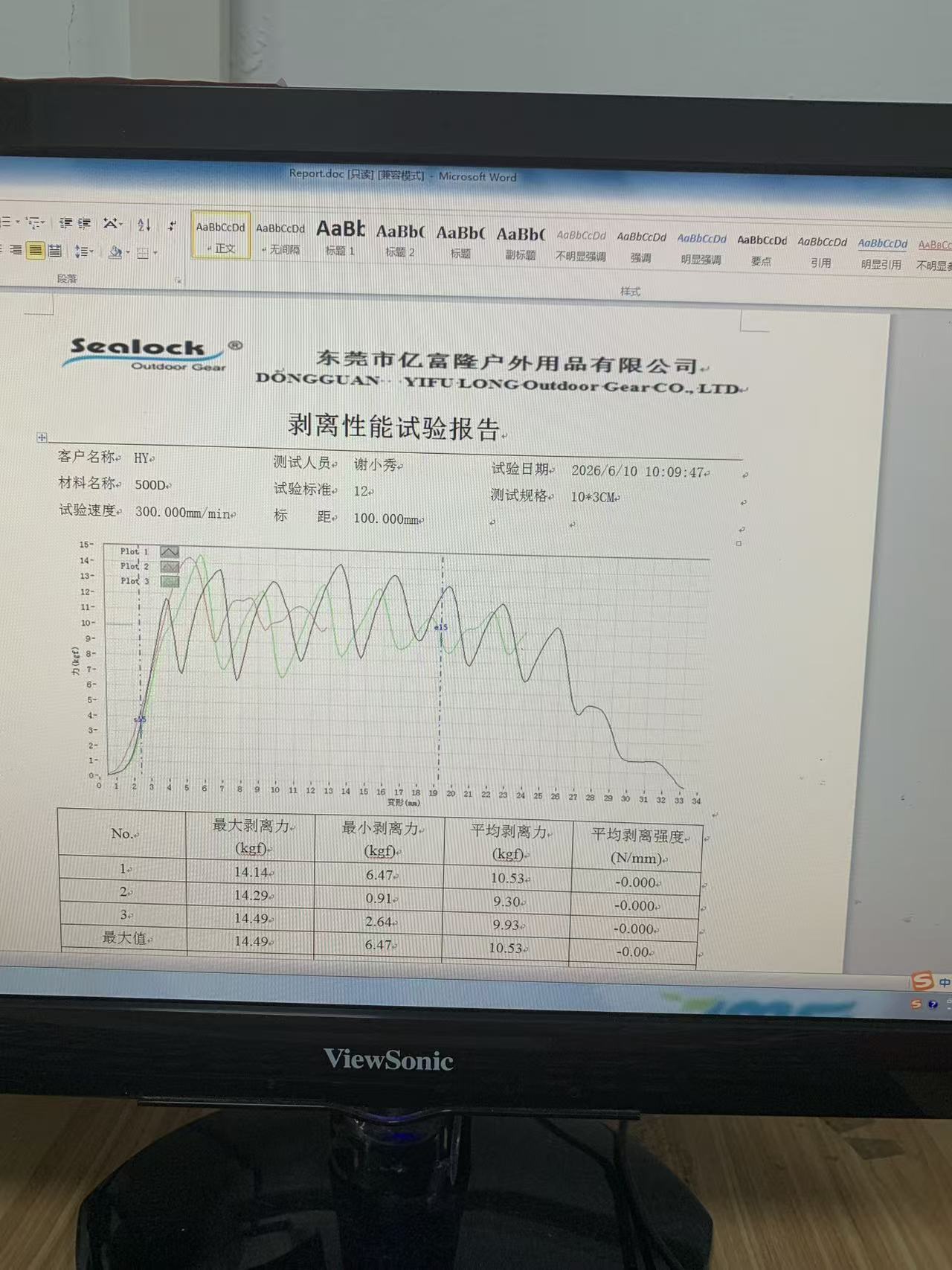

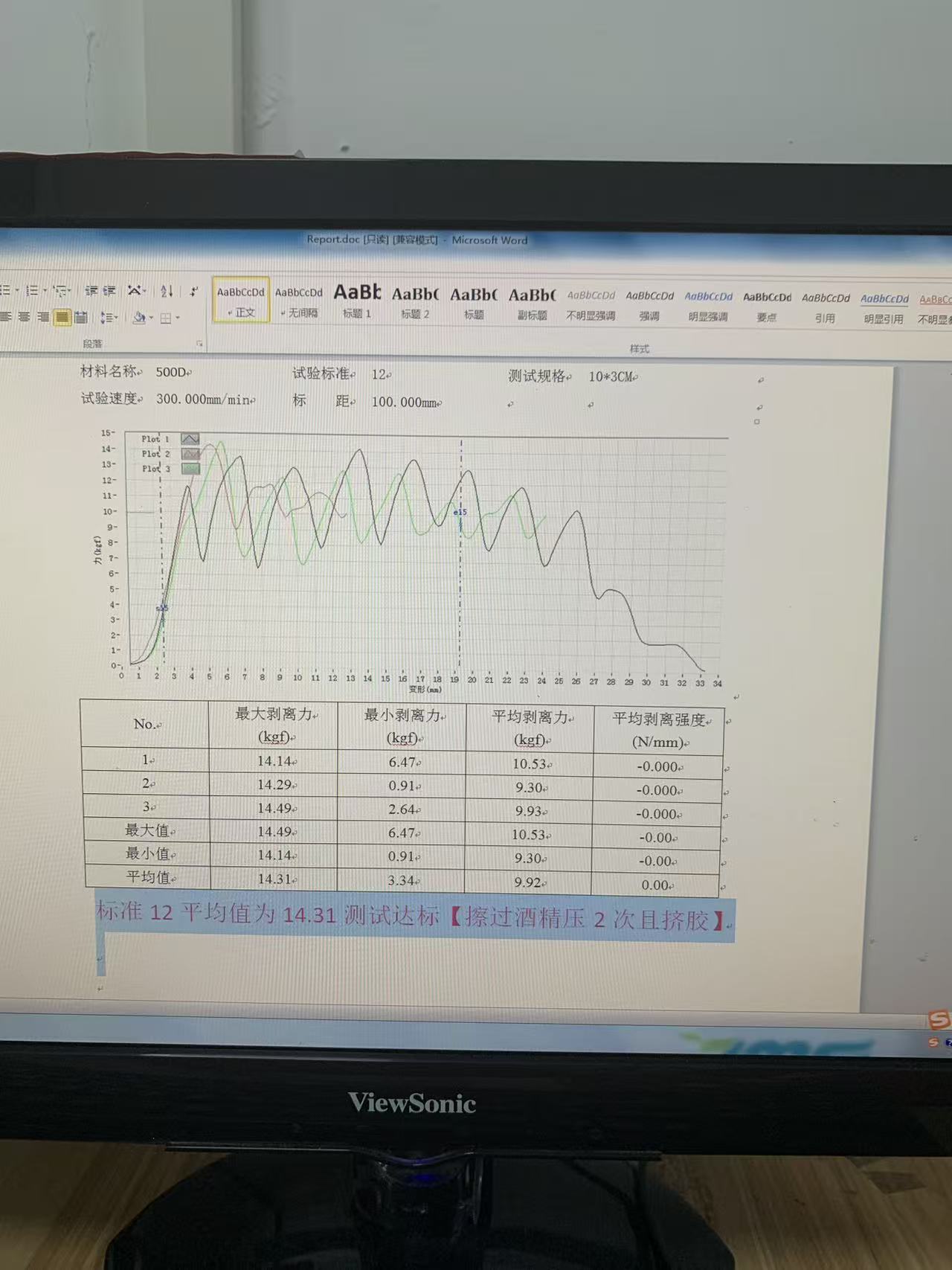

Rysunek 6: Badanie niszczącego odrywania ocenia wytrzymałość spoiny HF.

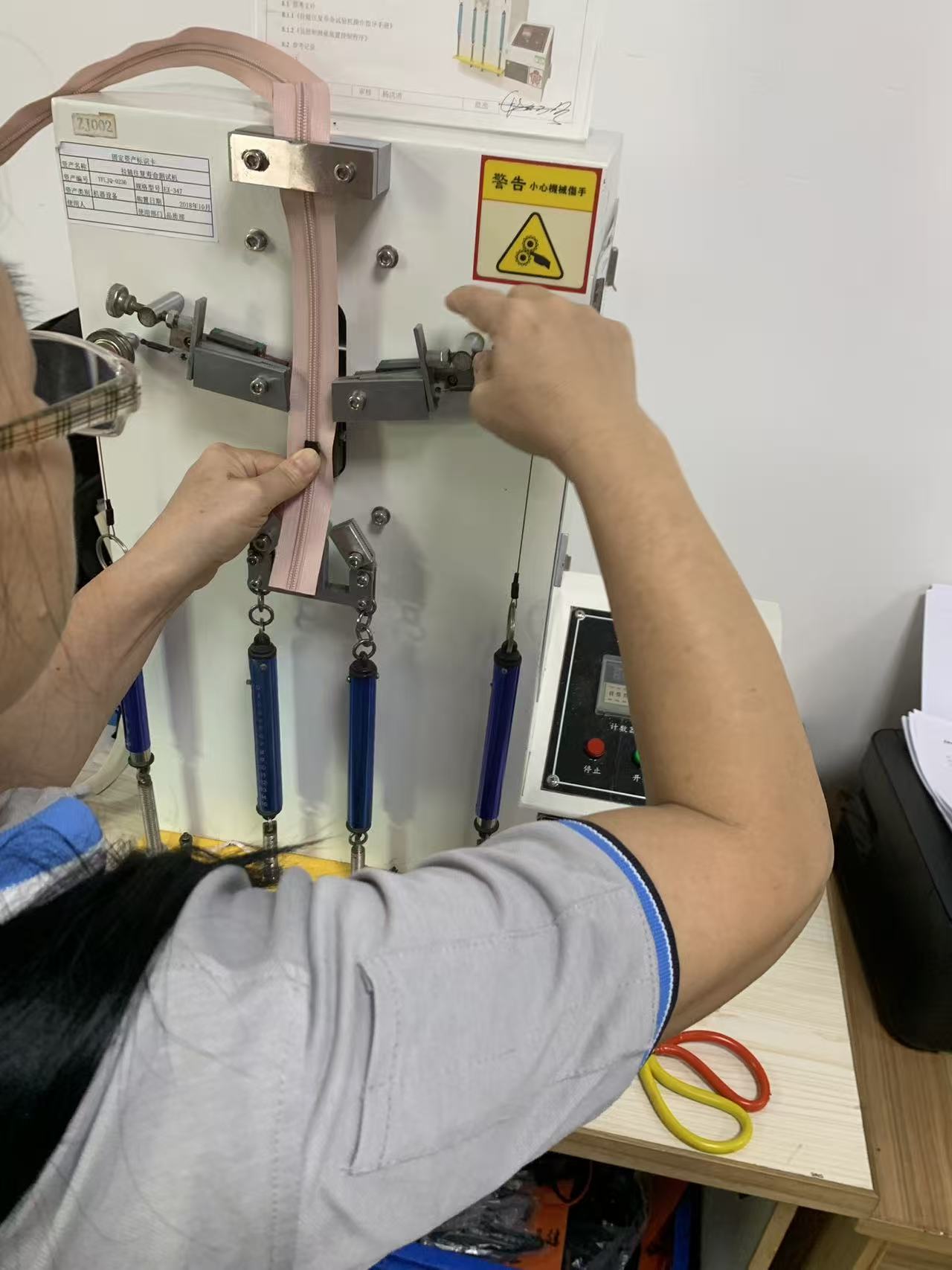

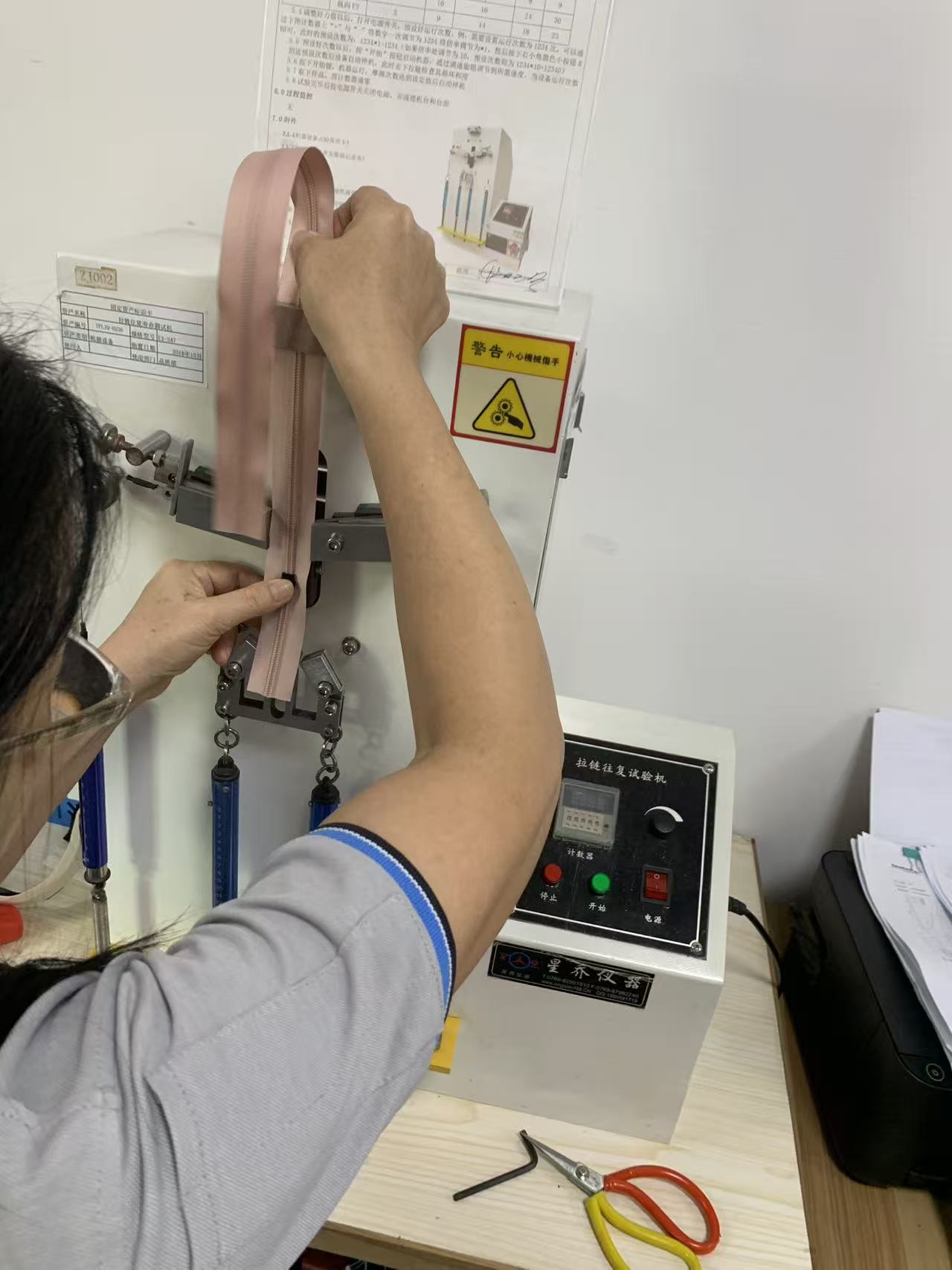

3. Testowanie trwałości zamka posuwisto-zwrotnego

W przypadku wodoodpornych toreb z zamkiem błyskawicznym trwałość zamka ma kluczowe znaczenie. Powtarzające się otwieranie i zamykanie może powodować naprężenia mechaniczne wokół prowadnic zamków błyskawicznych i wodoodpornych obszarów uszczelniających.

Sealock przeprowadza testy ruchu posuwisto-zwrotnego, aby ocenić długoterminowe działanie zamka i zapewnić jego płynne działanie po wielokrotnych cyklach.

• Trwałość otwierania i zamykania zamka błyskawicznego
• Spójność ruchu suwaka
• Siła połączenia zamka błyskawicznego
• Wodoodporna niezawodność obszaru zamka błyskawicznego

Rysunek 7: Badanie niszczącego odrywania ocenia wytrzymałość spoiny HF. Rysunek: Testowanie zamka posuwisto-zwrotnego symuluje powtarzające się cykle otwierania i zamykania w celu oceny trwałości zamka błyskawicznego.

4. Testowanie trwałości koloru

Produkty przeznaczone do użytku na zewnątrz są często narażone na działanie promieni słonecznych, deszczu, wody i tarcia. Stabilność koloru jest niezbędna do utrzymania wyglądu produktu przez cały cykl życia produktu.

Badanie trwałości koloru ocenia, czy tkaniny zachowują swój pierwotny wygląd po wystawieniu na działanie różnych warunków.

• Odporność na tarcie
• Odporność na działanie wody
• Ocena transferu koloru
• Długotrwała stabilność wyglądu

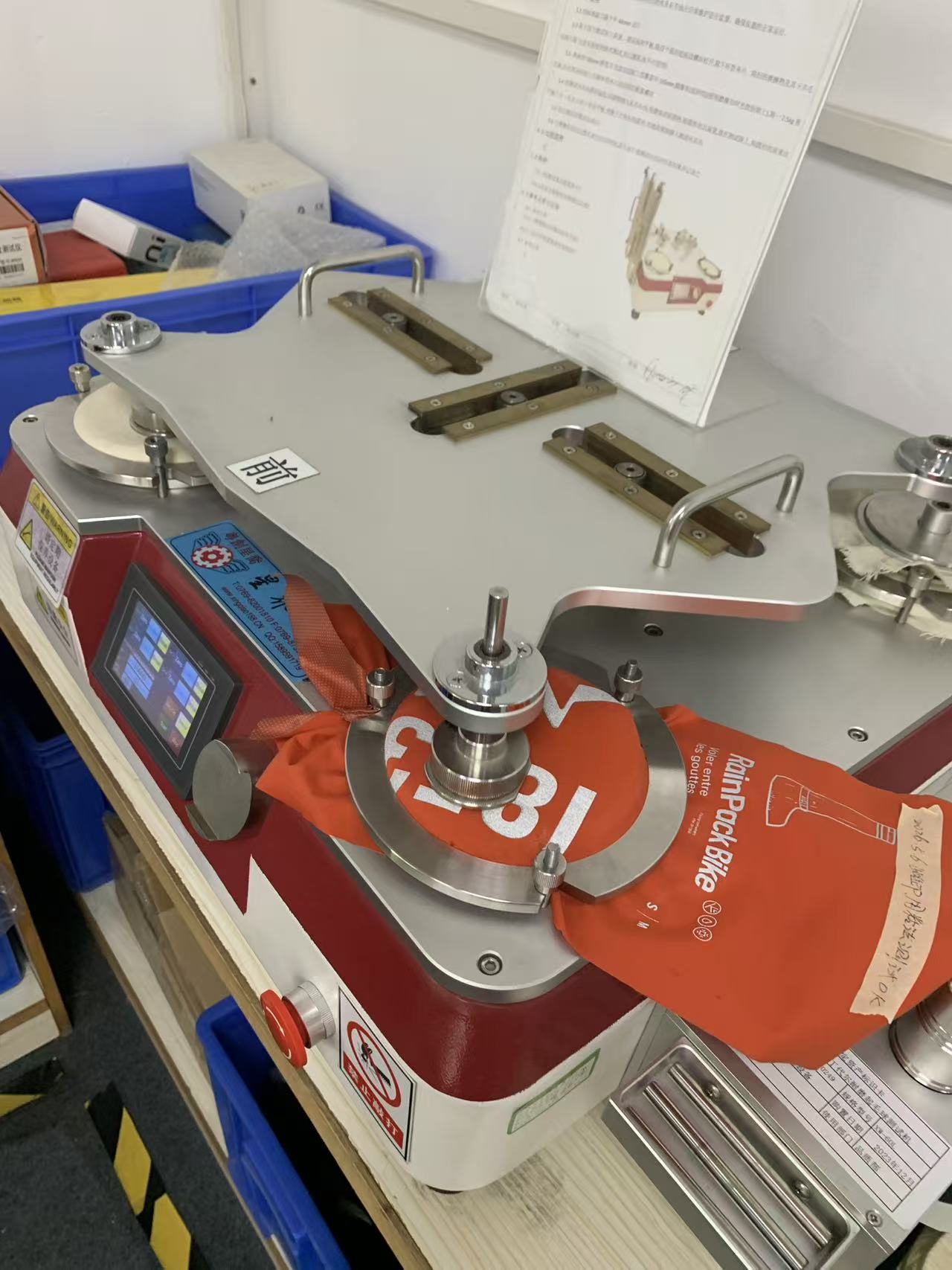

Rysunek 8: Testowanie trwałości kolorów ocenia stabilność koloru tkaniny pod kątem ścierania, wystawienia na działanie wody i codziennego użytkowania na zewnątrz.

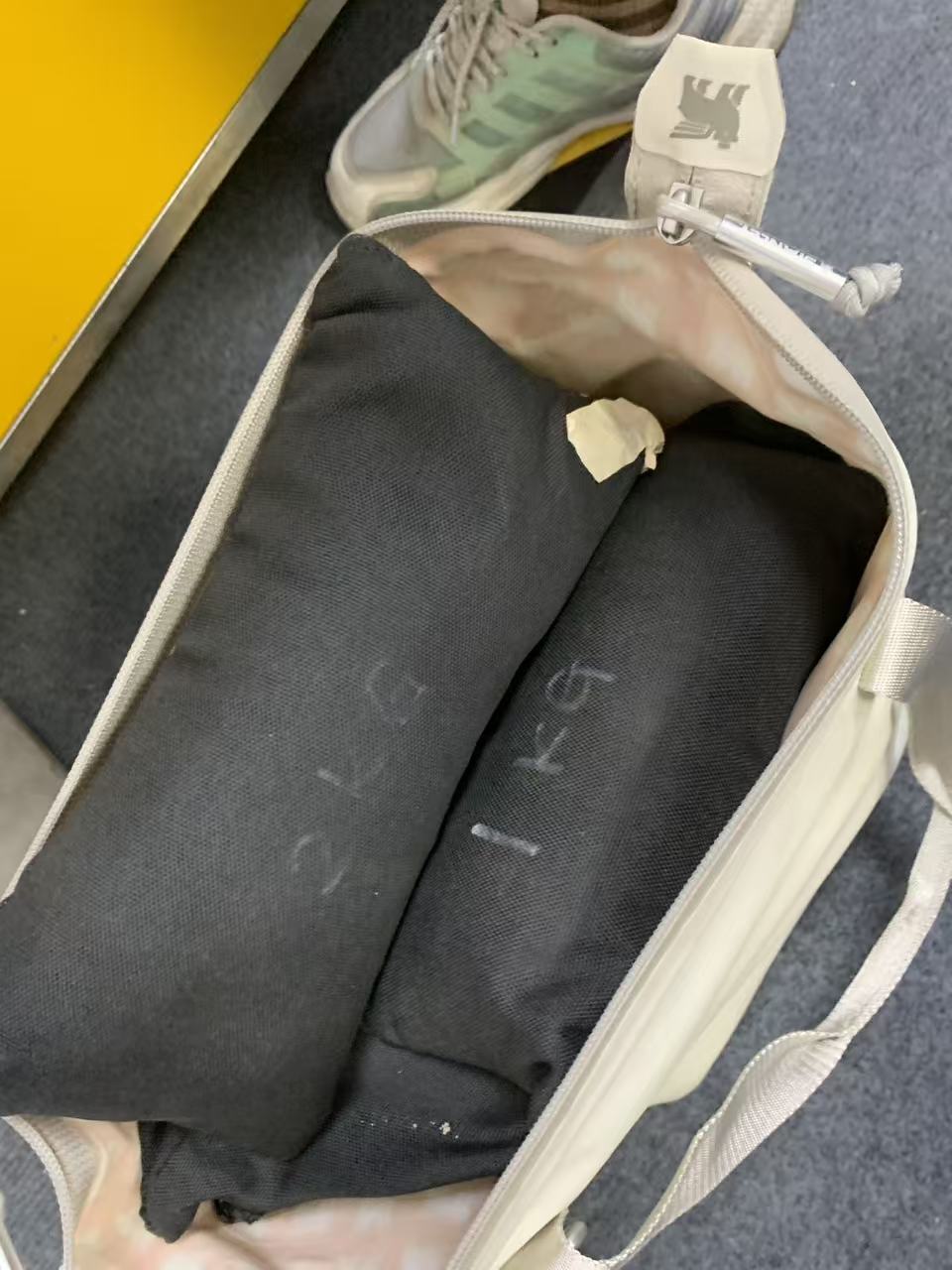

5. Test nośności worka

Wodoodporne torby używane do aktywności na świeżym powietrzu często przenoszą ciężki sprzęt. Testy nośności weryfikują wytrzymałość uchwytów, pasów naramiennych, punktów połączeń i wzmocnionych obszarów naprężeń.

Test symuluje rzeczywiste scenariusze użytkowania przez klienta, w tym przenoszenie sprzętu kempingowego, narzędzi wędkarskich, sprzętu do nurkowania i przedmiotów podróżnych.

• Testowanie wytrzymałości uchwytu
• Ocena trwałości paska na ramię
• Kontrola klamry i punktu mocowania
• Weryfikacja zbrojenia obszaru naprężenia

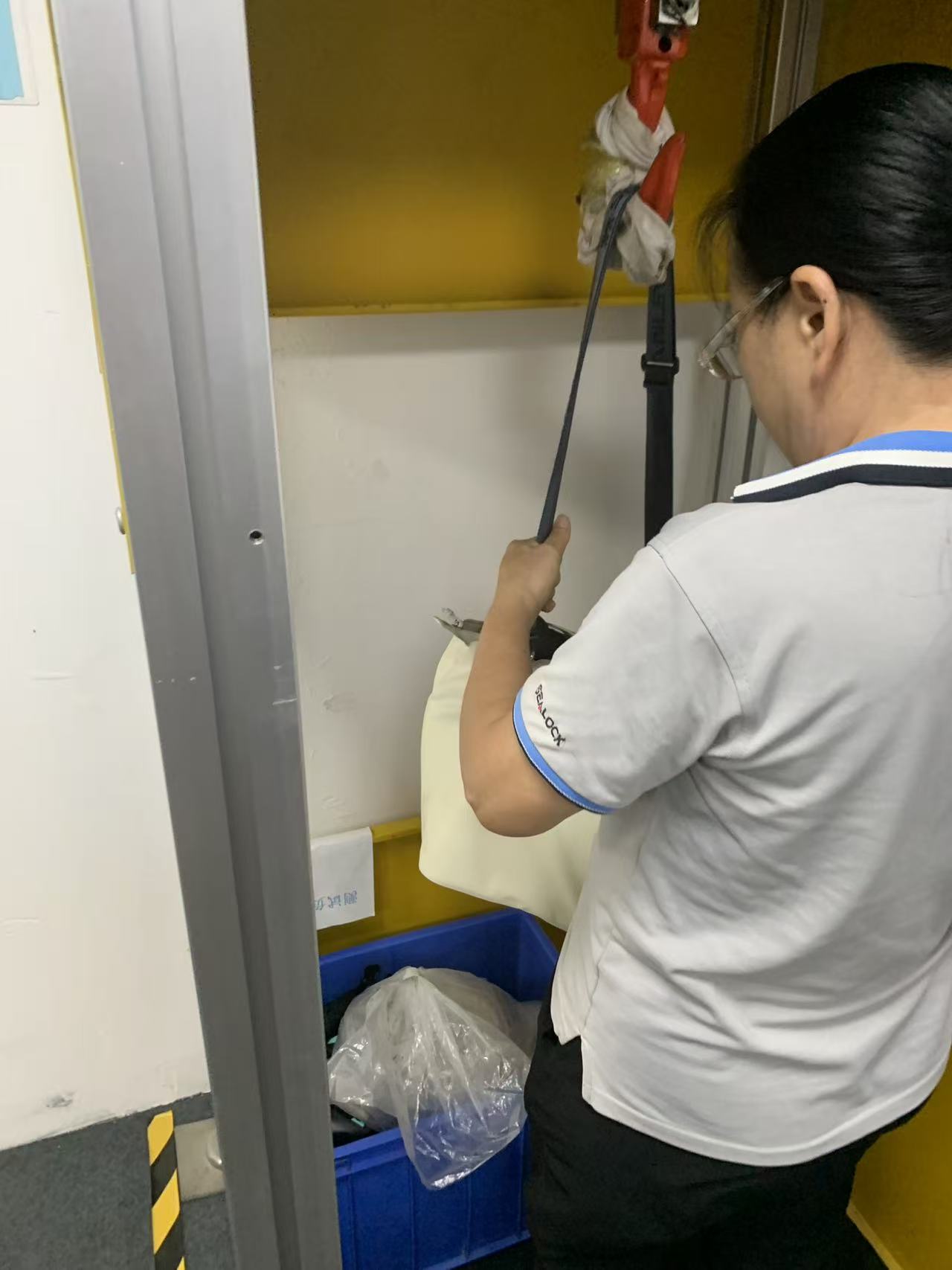

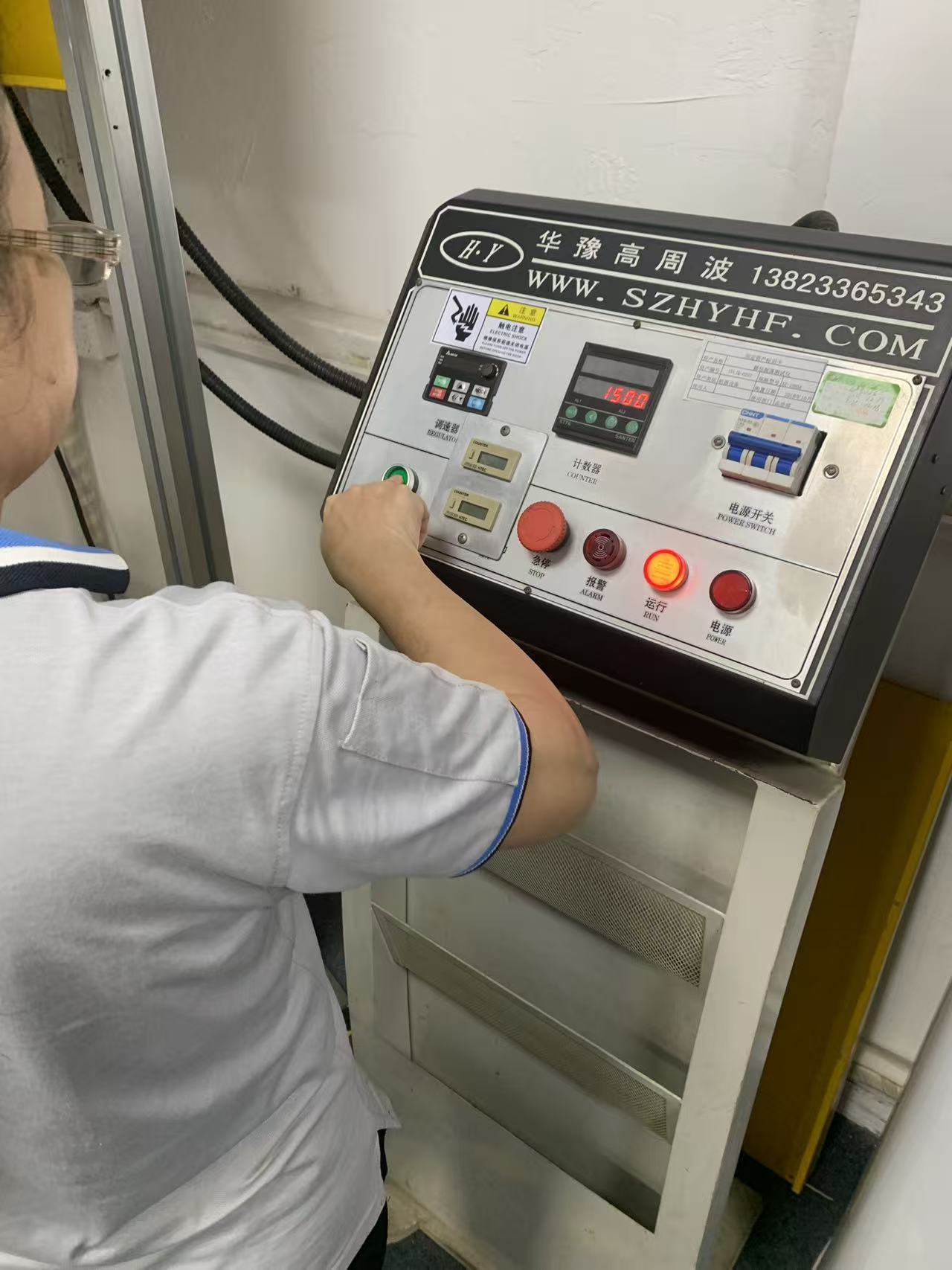

Rysunek 9: Testowanie obciążenia sprawdza wytrzymałość uchwytów, pasków naramiennych, sprzączek i wzmocnionych obszarów naprężeń.

6. Symulowane badanie wibracji w transporcie

Podczas transportu międzynarodowego produkty są poddawane wibracjom, ściskaniu i powtarzającym się uderzeniom. Testy symulacyjne transportu pomagają zidentyfikować potencjalne uszkodzenia, zanim produkty dotrą do klientów.

Sealock ocenia opakowanie produktu i trwałość konstrukcji na podstawie symulowanych warunków transportu, aby zmniejszyć ryzyko podczas globalnej logistyki.

• Symulacja wibracji kartonu
• Ocena stabilności struktury produktu
• Weryfikacja zabezpieczenia opakowania
• Ocena niezawodności przed wysyłką

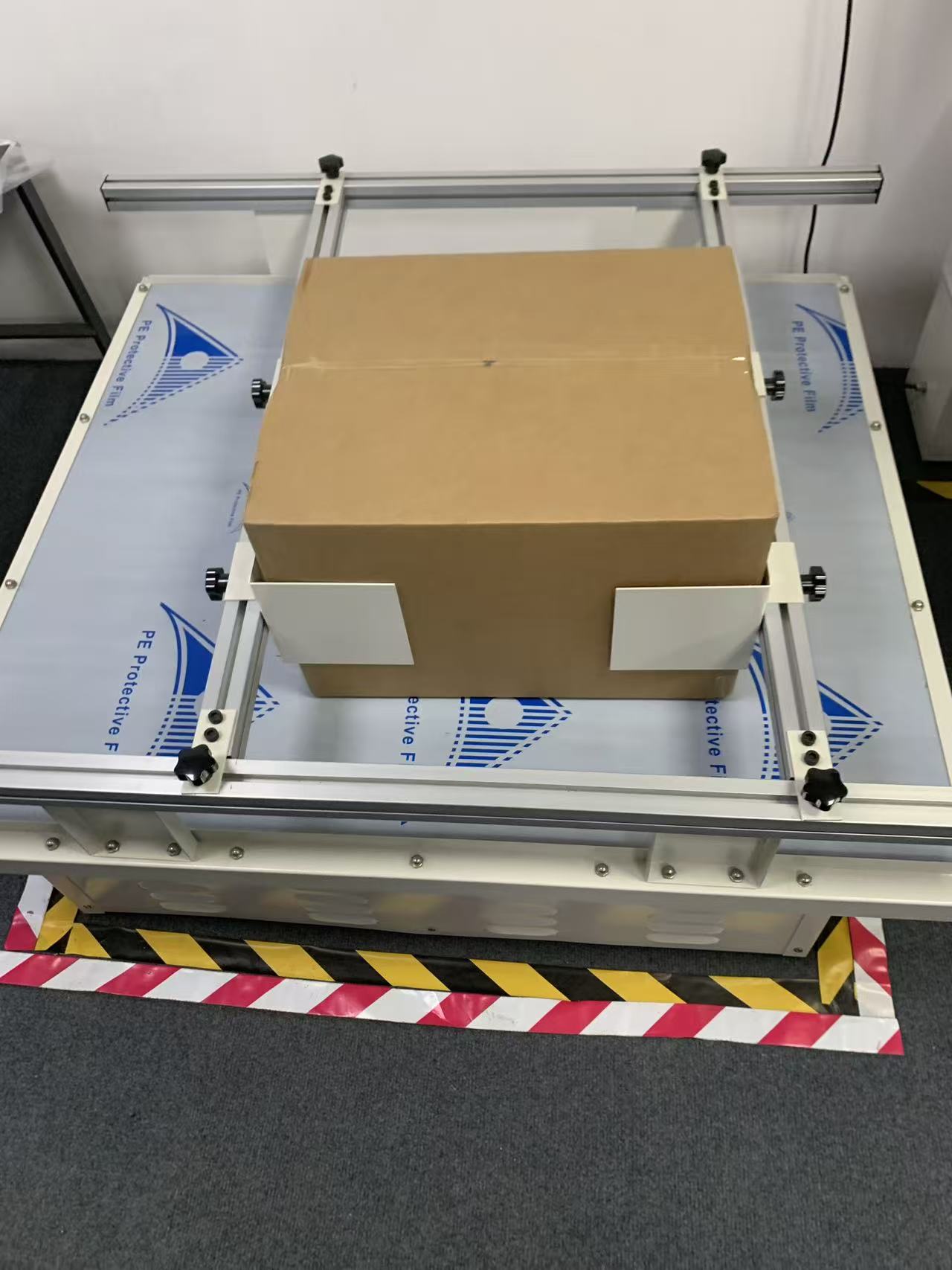

Rysunek 10: Testy wibracji w transporcie symulują rzeczywiste warunki logistyczne w celu oceny trwałości produktu i opakowania.

7. Badanie korozji w mgle solnej

W zastosowaniach morskich i przybrzeżnych sprzęt wodoodporny jest narażony na działanie środowiska słonej wody. Testy w mgle solnej oceniają odporność na korozję elementów metalowych i sprzętu.

Testy te pomagają zapewnić trwałość produktów stosowanych w:

• Nurkowanie
• Kajakarstwo
• Żeglarstwo
• Rybacki
• Morskie zajęcia na świeżym powietrzu

Testowane komponenty mogą obejmować:

• Zamki błyskawiczne
• Klamry
• Metalowe haczyki
• Sprzęt regulacyjny

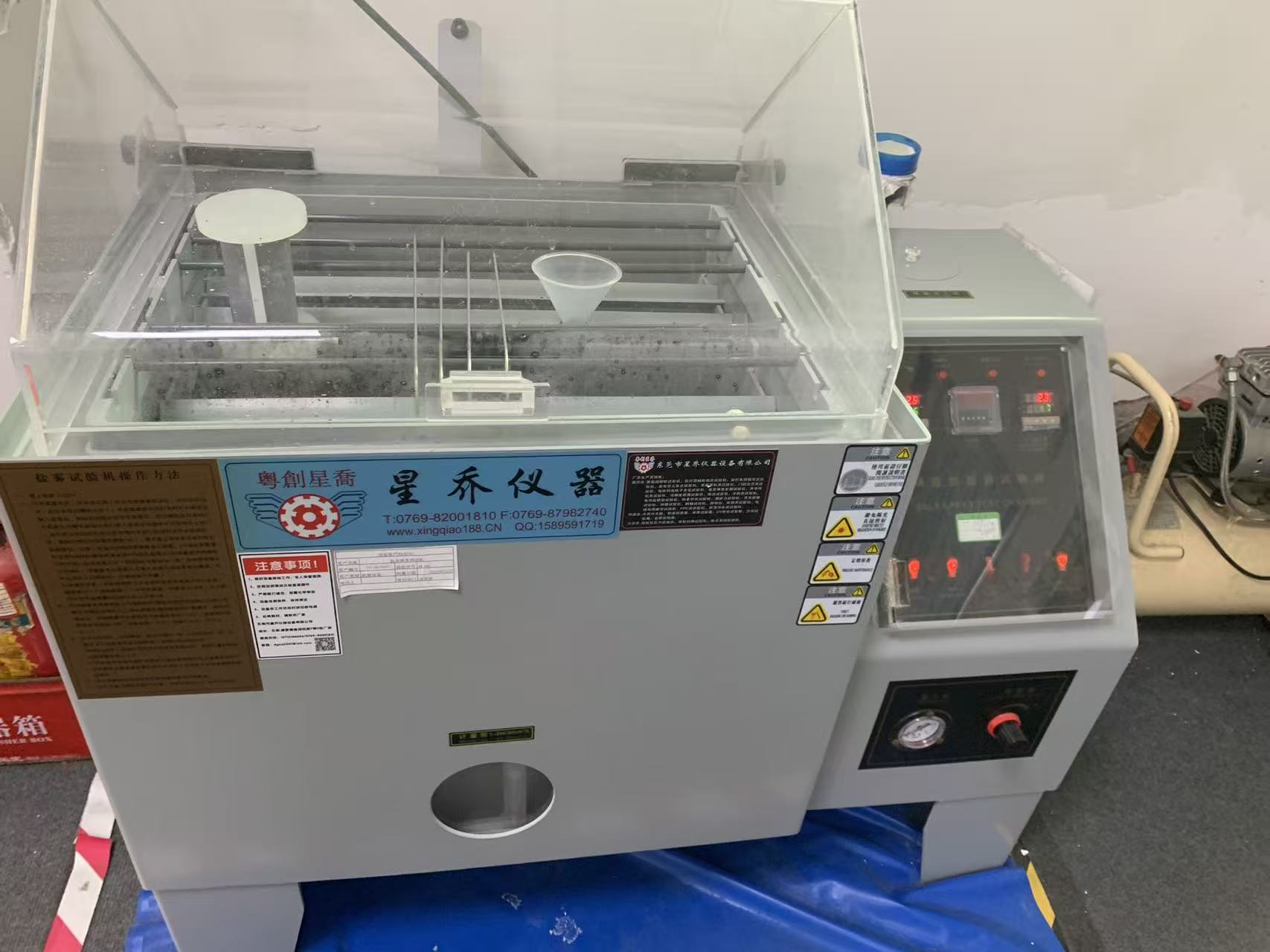

Rysunek 11: Testy korozji w mgle solnej dla wodoodpornych okuć metalowych i akcesoriów morskich

Kompletny system testowania niezawodności produktu

Sieć produkcyjna Chiny-Wietnam na rzecz globalnej stabilności dostaw

Globalne marki coraz częściej wymagają elastycznych łańcuchów dostaw, stabilnej jakości i konkurencyjnych rozwiązań produkcyjnych.

Sealock stosuje strategię produkcji Chiny-Wietnam, umożliwiając klientom wybór odpowiednich lokalizacji produkcyjnych w oparciu o wymagania rynkowe, planowanie logistyki i względy związane z łańcuchem dostaw.

Obydwa zakłady produkcyjne przestrzegają ujednoliconych standardów spawania HF, obejmujących:

• Ta sama dokumentacja procesu spawania
• Standaryzowane procedury kontroli jakości
• Kontrolowane parametry produkcji
• Stałe wymagania materiałowe

Takie podejście pomaga klientom międzynarodowym zachować spójność produktów, jednocześnie poprawiając elastyczność łańcucha dostaw.

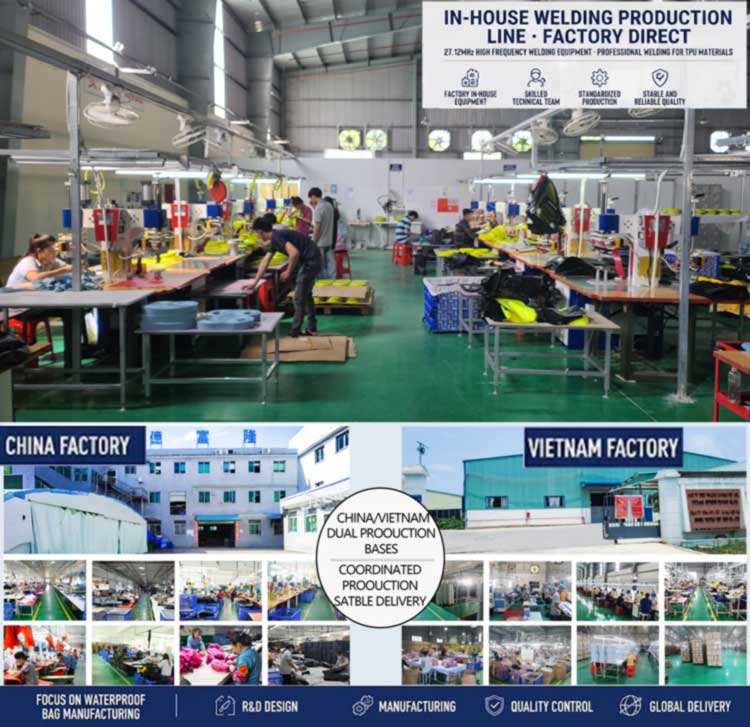

Rysunek 12: Globalne możliwości produkcyjne firmy Sealock wspierają międzynarodowe programy toreb wodoodpornych.

System Zarządzania Jakością i Certyfikaty

Profesjonalne produkty wodoodporne wymagają odpowiedzialnych praktyk produkcyjnych. Sealock integruje zarządzanie jakością na wszystkich etapach rozwoju produktu, produkcji i wysyłki.

Nasz system produkcyjny spełnia wymagania zgodności powszechnie wymagane przez międzynarodowe marki outdoorowe.

• System Zarządzania Jakością ISO 9001
• Audyt Zgodności Społecznej SMETA
• Ocena zrównoważonego rozwoju HIGG
• Zgodność z zabezpieczeniami SCAN
• Ocena fabryki BSCI
• Wsparcie w zakresie certyfikacji materiałów GRS

Certyfikaty te pomagają klientom na całym świecie ocenić przejrzystość produkcji, odpowiedzialne praktyki produkcyjne i długoterminową niezawodność dostawców.

Rozwiązania spawalnicze wysokiej częstotliwości OEM i ODM

Każdy wodoodporny produkt ma inne wymagania dotyczące zastosowania. Niezależnie od tego, czy potrzebujesz niestandardowej suchej torby, wodoodpornego plecaka, torby termoizolacyjnej czy wodoodpornego sprzętu przemysłowego, Sealock zapewnia pełne wsparcie produkcyjne OEM i ODM w zakresie spawania HF.

Nasz zespół inżynierów współpracuje ze światowymi markami od wstępnego opracowania koncepcji po końcową produkcję masową, zapewniając, że dobór materiału, konstrukcja spawalnicza i wodoodporność spełniają zamierzone zastosowanie.

Kompletny proces produkcyjny na zamówienie

Dlaczego warto wybrać firmę Sealock jako producenta urządzeń spawalniczych HF?

Wybór dostawcy toreb wodoodpornych to nie tylko zakup gotowego produktu. Chodzi o wybór partnera produkcyjnego, który rozumie materiały, technologię spawania, kontrolę jakości i długoterminową niezawodność produktu.

• Ponad 25 lat doświadczenia w produkcji produktów wodoodpornych
  Głębokie doświadczenie w suchych torbach, wodoodpornych plecakach, torbach termoizolacyjnych i sprzęcie outdoorowym.
• Profesjonalna technologia spawania HF
  Procesy spawania o wysokiej częstotliwości 27,12 MHz zoptymalizowane dla materiałów TPU i PVC.
• Wsparcie inżynieryjne OEM i ODM
  Wsparcie w zakresie koncepcji produktu, projektu konstrukcji, opracowania prototypu i produkcji masowej.
• Pełna weryfikacja jakości
  testy odrywania i procedury kontroli wodoodporności.
• Elastyczne globalne możliwości produkcyjne
  Opcje produkcyjne w Chinach i Wietnamie dla wymagań międzynarodowego łańcucha dostaw.

Często zadawane pytania dotyczące spawania HF 27,12 MHz
