Nauka o wytrzymałości na zimno: balistyczny TPU 1000D i integralność szwów w scenariuszach poniżej zera

Określanie wytrzymałego suchego worka na podstawie standardowego arkusza specyfikacji temperatury pokojowej jest częstym błędem zakupowym. W temperaturze 25°C większość dostępnych na rynku folii z termoplastycznego poliuretanu (TPU) wykazuje doskonałą wytrzymałość na rozciąganie i elastyczność. Obniż środowisko operacyjne do -30°C podczas taktycznego poszukiwania i ratownictwa (SAR) lub misji morskiej na otwartym oceanie, a fizyka materiałów ulegnie całkowitej zmianie. Elastyczna bariera staje się kruchym obciążeniem.

Dla menedżerów łańcucha dostaw zajmujących się projektowaniem krytycznego sprzętu w ramach naszychprzewodnik po zatapialnych suchych workach (mapa drogowa filaru), przetrwanie w temperaturze poniżej zera wymaga zrozumienia krystalizacji w niskiej temperaturze. Kiedy załadowany worek zostaje upuszczony na zamarzniętą ziemię lub mocno przywiązany pod falami, awarią rzadko jest czyste rozdarcie materiału. Jest to międzyfazowe pęknięcie ścinające wzdłuż linii spawania o wysokiej częstotliwości. To właśnie tam zawodzi standardowa produkcja do zastosowań zewnętrznych.

Martwy punkt przejścia szklistego: poliester kontra polieter TPU

Na hali produkcyjnej sklepy ogólnodostępne traktują wszystkie powłoki TPU tak samo. Koncentrują się głównie na denierze tkaniny, wybierając masywne sploty balistyczne 1000D, całkowicie ignorując skład chemiczny matrycy polimerowej laminowanej do tego splotu.

Powłoki TPU na bazie poliestru dobrze wypadają w standardowych testach ścierania mechanicznego. Jednak ich temperatura zeszklenia – punkt, w którym matryca polimerowa przechodzi ze stanu elastycznego, gumowatego w sztywną, kruchą strukturę szkła – jest notorycznie wysoka i często wynosi około -15°C. Po wystawieniu na działanie środowiska alpejskiego lub morskiego o temperaturze poniżej zera, poliestrowe łańcuchy molekularne tracą swoją ruchliwość. Pod wpływem powtarzającego się zginania w samej warstwie powłoki powstają mikropęknięcia, co prowadzi do szybkiego mechanicznego odwarstwienia od podłoża tekstylnego.

Operacje taktyczne i poszukiwawczo-ratownicze wymagają specjalistycznych preparatów TPU na bazie polieteru. Polieterowe struktury chemiczne utrzymują mobilność segmentów molekularnych do -40°C lub niżej. Ta elastyczność w niskich temperaturach nie podlega negocjacjom w przypadku sprzętu, który musi wytrzymać brutalne siły fizyczne opisane w naszej analiziesuche torby pokładowe klasy morskiej podczas przypływów fal. Bez tego materialnego podłoża wodoodporna bariera pęknie wzdłuż elastycznych linii na długo przed zakończeniem misji.

Fizyka koncentracji naprężeń przejścia krawędzi

Szew suchego worka zgrzewanego metodą RF poddawany jest ogromnym naprężeniom termodynamicznym podczas cyklu produkcyjnego. Podczas przetwarzania o wysokiej częstotliwości 27,12 MHz polarne cząsteczki TPU są wzbudzane, topiąc warstwy od wewnątrz, tworząc monolityczną strukturę molekularną.

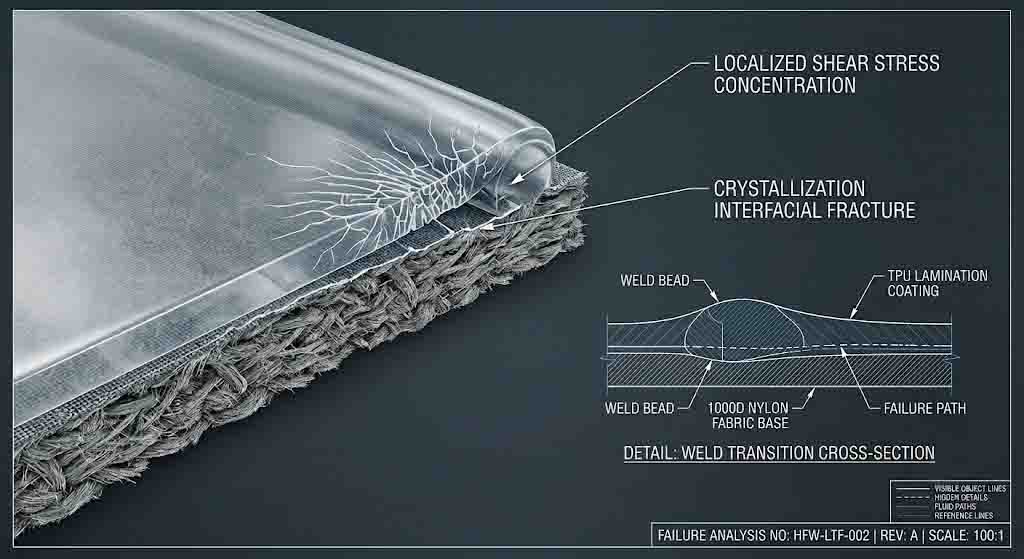

Strefa niebezpieczna to dokładna linia, w której sekcja spawana styka się z niespawaną elastyczną powłoką – przejście krawędziowe. Jeżeli rozkład ciśnienia pneumatycznego na specjalnie obrobionej mosiężnej matrycy przesunie się nawet o ułamek milimetra, na tej granicy tworzy się mikroskopijnie cieńszy stopień. W temperaturach ujemnych, gdy materiał ulega gwałtownemu hamowaniu lub obciążeniu udarowemu, ten mikrokrok działa jak gwałtowny koncentrator naprężeń. Krucha matryca polimerowa nie jest w stanie rozproszyć energii poprzez odkształcenie sprężyste. Ścina natychmiast na linii granicznej, co jest mechanizmem krytycznej awarii, który stale eliminujemy dzięki naszym specjalistomprotokoły produkcji taktycznego wodoodpornego sprzętu.

Eliminacja rozwarstwiania poprzez stabilizację termiczną po spawaniu

Uwolnienie ciśnienia pneumatycznego z matrycy spawalniczej RF w chwili wyłączenia pola elektromagnetycznego jest receptą na utajone uszkodzenie szwu. Gdy łańcuchy polimerowe topią się z dużą częstotliwością, wymagają one specjalnego cyklu chłodzenia przy długotrwałym ściskaniu, aby właściwie wyrównać i odciążyć połączenie.

Skrócenie tego cyklu chłodzenia o 0,5 sekundy zwiększa wydajność fabryki, ale powoduje zatrzymanie ogromnych szczątkowych naprężeń ścinających w strefie spawania. Kiedy szew napotyka ekstremalny szok termiczny, naprężenia wewnętrzne łączą się z zewnętrznym obciążeniem środowiskowym, powodując spontaniczne pękanie bez widocznego wpływu zewnętrznego. Nasze linie do produkcji toreb samochodowych i taktycznych wdrażają zautomatyzowaną stabilizację termiczną po spawaniu. Mosiężne oprzyrządowanie utrzymuje stopioną warstwę pod precyzyjnym ściskaniem, aż temperatura spadnie poniżej progu rekrystalizacji polimeru, zapewniając jednolite wiązanie molekularne zdolne przetrwać brutalne tolerancje wibracji wymagane w zastosowaniach o dużych obciążeniach, takich jakhardkorowa inżynieria bagażowa rajdów motocyklowych.

Sprawdzanie niezawodności szwu w niskich temperaturach

Fabryka, która nie jest w stanie udowodnić swoich wskaźników jakości w warunkach symulowanych nadużyć w terenie, po prostu zgaduje. Kontrola wzrokowa nie jest w stanie zidentyfikować wewnętrznych mikropustek ani kruchości krystalizacji polimeru ukrytej wewnątrz ciężkiej balistycznej linii spoiny 1000D.

Weryfikujemy nasze konstrukcje przystosowane do ekstremalnych warunków środowiskowych, wyodrębniając próbki materiałów z serii produkcyjnych i poddając je cyklicznym testom dynamicznej elastyczności w niskiej temperaturze w wyspecjalizowanych komorach środowiskowych. Po kondycjonowaniu na zimno próbki te poddawane są niszczącemu testowi odrywania T i rozrywaniu hydrostatycznemu, w odniesieniu do naszych wewnętrznychStandardy testowania ciśnienia hydrostatycznego 1,0 Bar. Kryteria zaliczenia są binarne: zero mikropęknięć w ciągu 10 000 ciągłych cykli zginania w temperaturze -30°C i absolutny zerowy przepływ płynu przez powierzchnię styku szwu pod szczytowym ciśnieniem. Ta bezkompromisowa pętla walidacyjna zapewnia dyrektorom ds. zaopatrzenia na całym świecie kontrolowane, bezawaryjne bezpieczeństwo strukturalne.
