Inżynierskie torby pokładowe klasy morskiej: hydroliza słonej wody i dynamiczne obciążenia ścinające

Przypięcie suchej torby do kajaka lub pokładu SUP wygląda prosto. Pozyskanie partnera OEM, który jest w stanie wyprodukować torbę pokładową, która przetrwa sezon narażenia na słoną wodę i przepięcia fal klasy IV, stanowi problem inżynierii materiałowej. Większość dostępnych na rynku suchych toreb nie przecieka przez główne zamknięcie. Zawodzą w punktach mocowania lub sam materiał rozpada się pod wpływem promieniowania UV.

Dladyrektorzy ds. zaopatrzenia w sprzęt morski i taktycznyokreślenie torby pokładowej oznacza planowanie pod kątem uderzeń dynamicznych, a nie tylko hydroizolacji statycznej. Torba montowana na pokładzie jest elementem konstrukcyjnym statku pochłaniającym energię fal. Jeśli Twój partner produkcyjny będzie traktował go jak zwykły plecak, wskaźnik awaryjności w terenie będzie katastrofalny.

Rzeczywistość rozwarstwiania: słona woda i ASTM G154

Środowisko morskie jest nieprzyjazne dla elastycznych polimerów. Promieniowanie UV przyspiesza rozkład plastyfikatora. Słona woda napędza hydrolizę. Ta kombinacja niszczy zwykłe PCV i standardowy poliestrowy TPU.

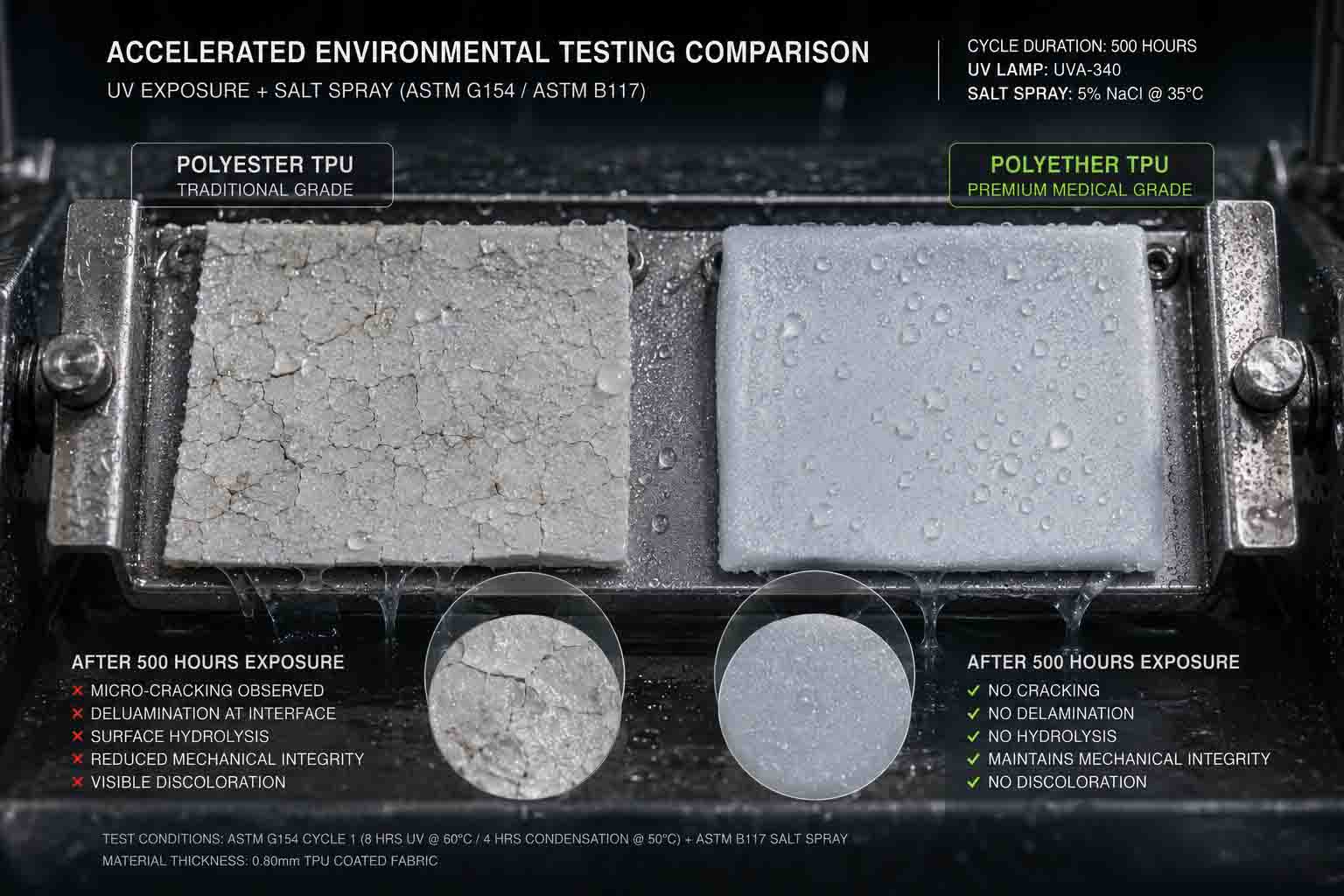

W przypadku suchych toreb konsumenckich materiał sprawia wrażenie wytrzymałego na podłodze w salonie. Pod wpływem ciągłego nasłonecznienia i mgły solnej, poliester TPU kruszy się. Wzdłuż punktów zgięcia tworzą się mikropęknięcia. W ciągu 90 dni intensywnego użytkowania w morzu wodoodporna bariera oddziela się od podstawowego materiału tekstylnego. Torba nie tylko przecieka; zrzuca swą powłokę.

Produkcja do użytku morskiego wymaga TPU na bazie polieteru. Jednak określenie rodziny polimerów nie wystarczy. Materiał musi zostać zweryfikowanyASTM G154(Standardowa praktyka obsługi fluorescencyjnego aparatu z lampą ultrafioletową do naświetlania materiałów niemetalicznych). Jeśli fabryka nie może dostarczyć danych dotyczących przyspieszonego starzenia, potwierdzających, że TPU zachowuje swoją wytrzymałość na rozciąganie po 500 godzinach cyklicznej ekspozycji na promieniowanie UV i kondensację, kupujesz produkt jednorazowego użytku.

Wrażliwość punktu zakotwiczenia: dynamiczne obciążenia ścinające

Kiedy szybka lub ciężka fala oceaniczna klasy IV rozbija się o pokład kajaka, załadowana torba o pojemności 20 litrów wytwarza ogromną dynamiczną siłę ścinającą. Siła ta przenosi się bezpośrednio na pierścienie typu D lub przyspawane za pomocą RF zaczepy mocujące torbę do olinowania pokładu.

To jest miejsce komercyjneprodukcja sprzętu taktycznego i outdoorowegokończy się niepowodzeniem. Fabryka zoptymalizuje parametry spawania wysokiej częstotliwości (HF) pod kątem prostych szwów. Jednak przyspawanie grubej, wielowarstwowej końcówki rzęs do zewnętrznej strony torby wymaga zupełnie innego ustawienia narzędzi i profilu czasu przebywania.

Jeśli czas przebywania spawania HF na zaczepie jest przekroczony o 0,3 sekundy, wizualnie inspektorom kontroli jakości spoina wydaje się solidna. Kiedy w terenie fala o masie 50 funtów uderza w torbę, obciążenie dynamiczne zrywa łatkę z tkaniny podstawowej, odsłaniając gołą tkaninę pod spodem. Integralność głównego szwu nie ma znaczenia, jeśli punkty mocowania wyrywają dziurę z boku torby.

Poza testami statycznymi: chwilowe skoki ciśnienia

Statyczne testy zanurzeniowe są zwodnicze. Delikatne opuszczenie worka do zbiornika ciśnieniowego o ciśnieniu 1,0 bara udowadnia, że ​​szwy utrzymują powietrze. Nie imituje kajaka toczącego się po ciężkich falach.

Fala uderzająca bezpośrednio w system zamknięcia generuje natychmiastowe skoki ciśnienia hydrostatycznego, które znacznie przekraczają dopuszczalne głębokości statyczne. System zamykania – niezależnie od tego, czy jest to precyzyjnie zaprojektowany roll-top ze usztywniaczami, czy teższczelny zamek błyskawiczny stosowany w ekstremalnym sprzęcie rajdowym motocyklowym— muszą być zaprojektowane tak, aby odbijać ciśnienie uderzenia. Woda wtłaczana z dużą prędkością do fałdu zachowuje się inaczej niż woda opierająca się o szew. Odkształcenie przy uderzeniu wymaga sztywności strukturalnej w punkcie zamknięcia, a nie tylko hermetycznego materiału.

Zabójczy strzał z audytu zaopatrzenia

Ocena producenta OEM toreb pokładowych do użytku morskiego wymaga przejrzenia broszur marketingowych. Kiedy idziesz po hali produkcyjnej, wizualna kontrola szwów jest stratą czasu. Zadaj kierownikowi inżynierii te konkretne pytania:

• Pokaż mi dane dotyczące wytrzymałości na odrywanie z uniwersalnej maszyny testującej (UTM) dla twoich łatek typu D-ring zgrzewanych za pomocą RF. Jaka jest awaria obciążenia szczytowego w Newtonach?
• Jak dostosować temperaturę i ciśnienie narzędzi spawalniczych HF podczas łączenia sztywnej końcówki rzęsy o grubości 3 mm z powłoką TPU o grubości 0,6 mm?
• Dostarcz dzienniki degradacji UV i słonej wody ASTM G154 dla tej konkretnej partii polieterowego TPU.

Jeśli fabryka zareaguje, wskazując standardowy statyczny zbiornik na wodę o ciśnieniu 1,0 bara, produkuje zabawki do basenu. Nie produkują sprzętu ratunkowego klasy morskiej.
