Rekreacyjne suche torby i taktyczne suche torby wyglądają prawie identycznie na stronie produktu. Ten sam podstawowy kształt, ta sama czarna kolorystyka i często te same zabezpieczenia wodoodporności. Wymagania techniczne stojące za tymi twierdzeniami – i to, co się dzieje, gdy nie zostaną spełnione – to punkt, w którym kończy się porównanie.
Jeśli ładunkiem jest szyfrowane radio o wartości 15 000 dolarów, zestaw urazowy dla zespołu lub jedyny komunikator satelitarny, jaki jednostka ratunkowa zabiera w teren, uszkodzenie szwu lub uszkodzone zamknięcie nie stanowi podstawy do roszczenia gwarancyjnego. Jest to awaria operacyjna, której konsekwencje nie wymagają procesu zwrotu. Urzędnicy ds. zaopatrzenia zajmujący się takimi zastosowaniami stosują inne standardy ryzyka niż nabywcy komercyjni na zewnątrz, a specyfikacje konstrukcyjne muszą to odzwierciedlać.
W tym dokumencie opisano trzy scenariusze, w których standardowa konstrukcja suchego worka dostępna na rynku powoduje przewidywalne awarie w warunkach taktycznych i SAR, a także specyfikacje techniczne, które im zapobiegają.
Scenariusz 1: Wprowadzenie morskiej amfibii – system zamknięcia jako słabość taktyczna
Podczas wchodzenia RHIB w gęste fale specjalista ds. komunikacji ma przy sobie szyfrowane radio w zwijanej torbie z PVC, zakupionej w standardowym kanale komercyjnym. Torba spełnia podstawowe wymagania wodoodporności urządzenia. Podczas zbliżania się uderzenie fali przesuwa kołnierz typu roll-top. Uszczelka pęka. Słona woda dociera do elektroniki. Zespół traci komunikację w momencie wstawienia.
Awaria nie jest błędem operatora w żadnym znaczącym sensie. Zamknięcia typu roll-top działają niezawodnie, gdy operator ma dwie ręce wolne, chwilę na prawidłowe wykonanie sekwencji składania i precyzyjne sterowanie silnikiem, aby zapewnić równomierne napięcie kołnierza przed zapięciem. Surfowanie w pełnym zestawie, w ciemności i pod presją czasu, eliminuje jednocześnie wszystkie trzy warunki. Konstrukcja zamknięcia zakłada kontekst operacyjny, który nie istnieje w momencie, w którym torba faktycznie musi zostać uszczelniona.
To rozróżnienie ma znaczenie w przypadku zamówień taktycznych: zamknięcie, które działa w kontrolowanych warunkach, ale ulega degradacji pod wpływem stresu, stanowi obowiązek, a nie specyfikację. PVC jako materiał powłoki stwarza wtórny problem w środowiskach morskich. Długotrwała ekspozycja na słoną wodę, obciążenie promieniowaniem UV i powtarzające się zginanie mechaniczne powodują degradację plastyfikatorów, które nadają PVC jego elastyczność. Materiał, który działał prawidłowo na początku cyklu wdrażania, zachowuje się inaczej po trzech miesiącach użytkowania w terenie. W przypadku sprzętu wyposażonego w niezastąpioną elektronikę takie okno degradacji jest niedopuszczalne.
Standard konstrukcyjny: Mechaniczne, hermetyczne zamknięcie i walidacja 1,0 Bar

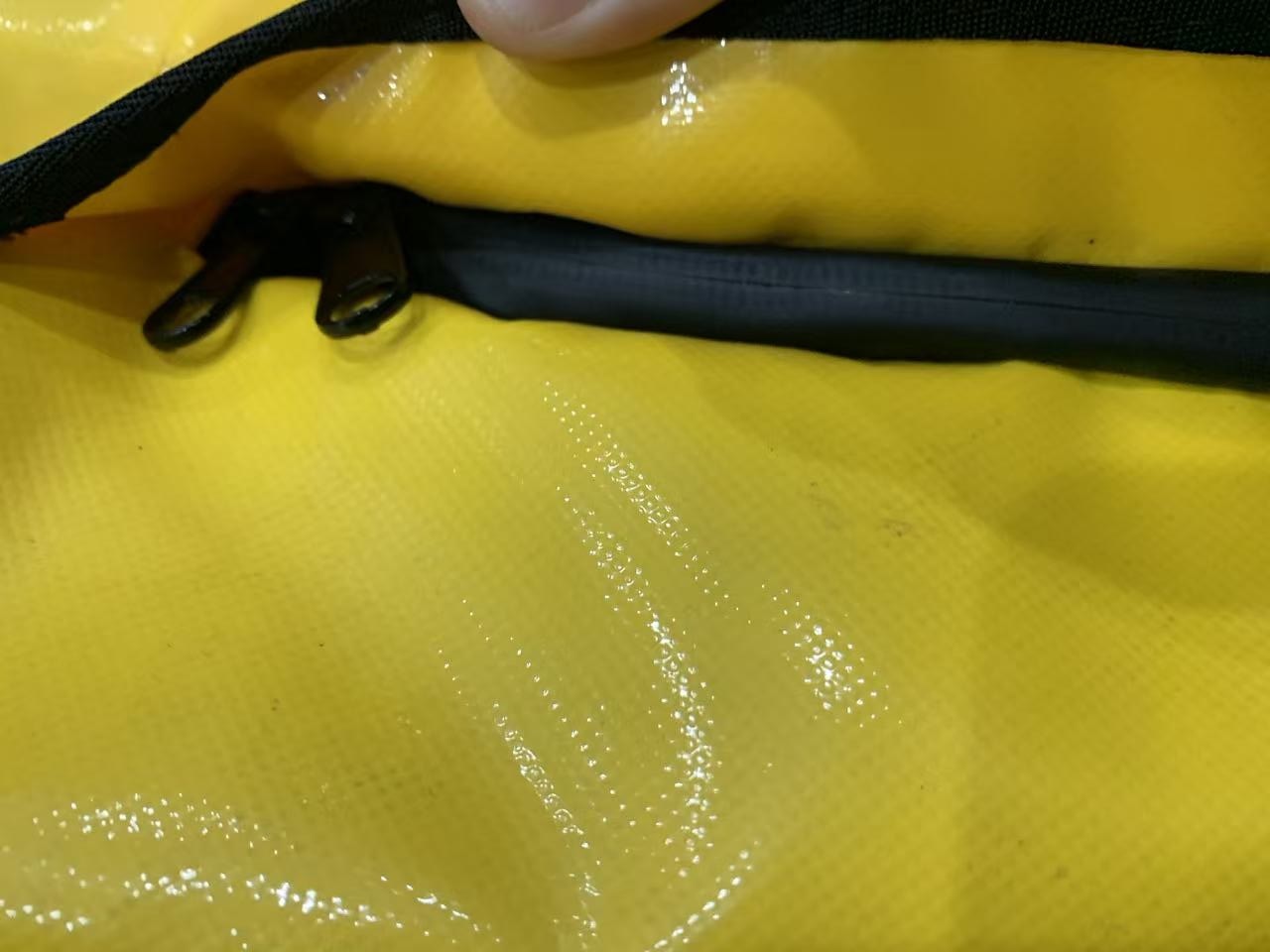

Hermetyczne systemy zamków błyskawicznych eliminują zmienną wykonanie operatora. Zamknięcia te — wykorzystujące wytłaczane ścieżki polimerowe, które blokują się mechanicznie po włączeniu — tworzą hermetyczne uszczelnienie w zależności od konstrukcji zamknięcia, a nie jakości techniki operatora. Nie ma stanu częściowo uszczelnionego. Zamek błyskawiczny jest albo zapięty i szczelny, albo nie jest zamknięty. Pod wpływem uderzenia fal, nacisku fal lub niekontrolowanego zanurzenia uszczelka nie przesuwa się, ponieważ nie jest utrzymywana na miejscu przez naprężenie złożonego materiału.
W połączeniu ze szwami zgrzewanymi RF o częstotliwości 27,12 MHz w całym korpusie worka, architektura ta utrzymuje wewnętrzne ciśnienie hydrostatyczne o wartości 1,0 bara bez emisji mikropęcherzyków w dowolnym miejscu. Jeden bar to odpowiednik ciśnienia 10-metrowego słupa wody — znacznie powyżej obciążeń dynamicznych wynikających z uderzenia fal i wystarczający do celowego zanurzenia na głębokościach operacyjnych. Ta sama konstrukcja, która wytrzymuje zanurzenie, wytrzymuje również zastosowanie jako awaryjne urządzenie flotacyjne: molekularnie stopione strefy spawania nie wybuchają pod ciśnieniem wewnętrznym, ponieważ nie ma nieciągłości strukturalnej inicjującej awarię.
Zamki błyskawiczne do tych zastosowań powinny zostać poddane indywidualnej próbie ciśnieniowej jako komponenty dostarczane przed rozpoczęciem produkcji. Dwie partie zamków błyskawicznych od tego samego dostawcy mogą wyglądać identycznie i działać inaczej pod ciśnieniem; różnica pojawia się tylko w warunkach testowych, a nie podczas kontroli wzrokowej. Testowanie przychodzące na jednostkę jest jedyną niezawodną bramką.
Scenariusz 2: Ekstrakcja alpejskiego SAR – awaria PVC w temperaturach poniżej zera
Alpejski zespół SAR zajmuje się usuwaniem ofiar w warunkach zamieci śnieżnej, w temperaturze -20°C. Medyk potrzebuje zestawu urazowego z suchej torby z PCV. Torba leżała na mrozie kilka godzin. PVC, który był elastyczny w miejscu postoju, jest teraz sztywny. Kiedy medyk użyje siły, aby otworzyć torbę, zewnętrzna skorupa pęka wzdłuż linii zagięcia. Zestaw urazowy jest wystawiony na działanie zamieci. Torba nie jest już funkcjonalna.
Pękanie na zimno PCV nie jest wadą produktu ani błędem kontroli jakości — jest to przewidywalne zachowanie materiału, potwierdzone w specyfikacjach PVC. Plastyfikatory, które nadają PVC elastyczność w temperaturze otoczenia, migrują stopniowo z matrycy polimerowej, a proces ten jest przyspieszany przez ekspozycję na promieniowanie UV i powtarzające się cykle termiczne. Poniżej około -10°C sztywność PVC znacznie wzrasta. Poniżej -20°C materiał może pęknąć pod wpływem naprężenia zginającego, które zwykle powstaje w terenie. Operacje Alpine SAR przebiegają w tych temperaturach jako coś oczywistego, a nie w warunkach ekstremalnych.
Problem dostępu działa równolegle. W temperaturze -20°C podczas zamieci, medyk nosi rękawice ekspedycyjne lub grube izolowane rękawice z jednym palcem. Sterowanie silnikiem precyzyjnym jest znacznie ograniczone. Do prawidłowego działania zapięcie typu roll-top wymaga równomiernego złożenia na całej szerokości kołnierza, stałego napięcia klamry i dwóch wolnych rąk. W tych warunkach zamknięcie trwające piętnaście sekund staje się zamknięciem trwającym sześćdziesiąt lub nie zapewnia niezawodnego uszczelnienia po ponownym zamknięciu po wyjęciu zestawu. W przypadku dostępu do placówek medycznych w nagłych przypadkach ta luka w czasie i niezawodność mają znaczenie.
Standard konstrukcyjny: TPU na zimne dni i dostęp w rękawiczkach
Nylon pokryty TPU o grubości 840 Denier zachowuje pełną elastyczność do -30°C, ponieważ jego właściwości elastomerowe mają charakter strukturalny, a nie zależny od plastyfikatora. Materiał nie zmienia znacząco zachowania w całym zakresie temperatur operacji alpejskiego SAR. Linie zagięcia, które latem wyginają się bez pękania, zachowują się identycznie podczas zamieci. Punkty mocowania sprzętu, które wytrzymują obciążenie w ciepłe dni, wytrzymują pod tym samym obciążeniem w temperaturze -20°C.
Liczba denier 840D odnosi się szczególnie do warunków ścierania podczas alpejskich prac SAR. Powierzchnie granitowe, pokryte lodem ściany skalne, krawędzie raków i osprzęt do zjazdów wytwarzają naprężenia kontaktowe, których tkaniny o niższych wartościach denier nie są w stanie przetrwać w stanie nienaruszonym. Zespół alpejski przenosi jeden zestaw sprzętu w teren, w którym wymiana nie jest dostępna; specyfikacja materiału musi obsługiwać pełny zakres warunków kontaktu bez konieczności interwencji.
Szeroki, szczelny zamek błyskawiczny z uchwytem w kształcie litery T bezpośrednio rozwiązuje problem obsługi w rękawiczkach. T-bar zapewnia powierzchnię chwytną odpowiednią dla grubych izolowanych rękawic przy pociągnięciu jedną ręką. Zamek błyskawiczny otwiera się i uszczelnia jednym ruchem w każdym kierunku – bez sekwencji składania, bez regulacji naprężenia, bez konieczności używania obu rąk. Dostęp medyczny zajmuje kilka sekund. Ponowne zamknięcie po ekstrakcji zajmuje kilka sekund. Hermetyczne uszczelnienie zostaje zachowane niezależnie od tego, jak szybko i jak mocno zostanie naciśnięte zamknięcie.
Scenariusz 3: Praca w nocy — awaria sygnatury sprzętowej i nośności
Wykonawca wojskowy dostarcza serię produkcyjną suchych toreb taktycznych zgodnie ze specyfikacją. W specyfikacji podano kolor czarny i torby są czarne. Podczas przeglądu zestawu przed wdrożeniem w ramach NVG specjalista ds. zaopatrzenia odkrywa, że okucia pierścienia D są wykonane z polerowanej stali, powierzchnie klamer z polimeru o półpołysku, a uchwyty mają powłokę o niskim połysku, która nadal wytwarza wykrywalny współczynnik odbicia w świetle podczerwonym. Worki nie uzyskały akceptacji operacyjnej.
Ten wzorzec awarii jest na tyle powszechny, że ma stałą przyczynę: specyfikację zamówienia napisali ludzie, którzy nigdy nie korzystali z noktowizora, więc wymagania dotyczące zgodności z NVG, które są czymś naturalnym dla operatorów, nigdy nie znalazły się w pisemnej specyfikacji. Komercyjny sprzęt zewnętrzny charakteryzuje się trwałością i opłacalnością. Polerowane, nierdzewne pierścienie typu D i półbłyszczące klamry polimerowe to doskonały wybór spełniający te kryteria. Są niekompatybilne z taktycznymi operacjami nocnymi i żadna fabryka nie odstąpi od standardowego sprzętu komercyjnego, chyba że specyfikacja wyraźnie wymaga nieodblaskowych alternatyw.
Uszkodzenie nośne jest problemem odrębnym i niezależnym. Standardowa komercyjna konstrukcja suchej torby wszywa paski naramienne i uchwyty do noszenia bezpośrednio przez wodoodporną membranę skorupy. Stwarza to dwa jednoczesne problemy: perforację igły przez warstwę wodoodporną w miejscu mocowania oraz koncentrację naprężeń w niewielkiej liczbie punktów ściegu po przyłożeniu obciążenia. Pod ciężarem załadowanego zestawu taktycznego – amunicji, akumulatorów, sprzętu komunikacyjnego i wody – te punkty mocowania są pierwszym miejscem uszkodzeń konstrukcyjnych. Pasek oddziela się od korpusu torby pod obciążeniem, zazwyczaj w momencie, gdy operator nie ma możliwości się tym zająć.
Standard konstrukcyjny: elementy nieodblaskowe i punkty kotwiące spawane metodą RF
Specyfikacja sprzętu nieodblaskowego do zastosowań taktycznych obejmuje pierścienie D z matowego anodyzowanego aluminium lub chemicznie czernionej stali, płaskie, ciemne klamry polimerowe od dostawców takich jak ITW Nexus oraz brak lustrzanych powierzchni w dowolnym miejscu zmontowanego produktu. Tam, gdzie wymagane jest oznakowanie marki lub oznakowanie identyfikacyjne, tusze pochłaniające podczerwień lub ślepe wytłoczenia zastępują nić odblaskową lub standardowy nadruk. Specyfikacje te muszą być wyraźnie zawarte w opisie produktu i muszą zostać zweryfikowane na próbkach produkcyjnych w ramach kontroli równoważnej NVG – wizualna kontrola produktu o matowym wykończeniu w ciągu dnia nie potwierdza zgodności z IR.

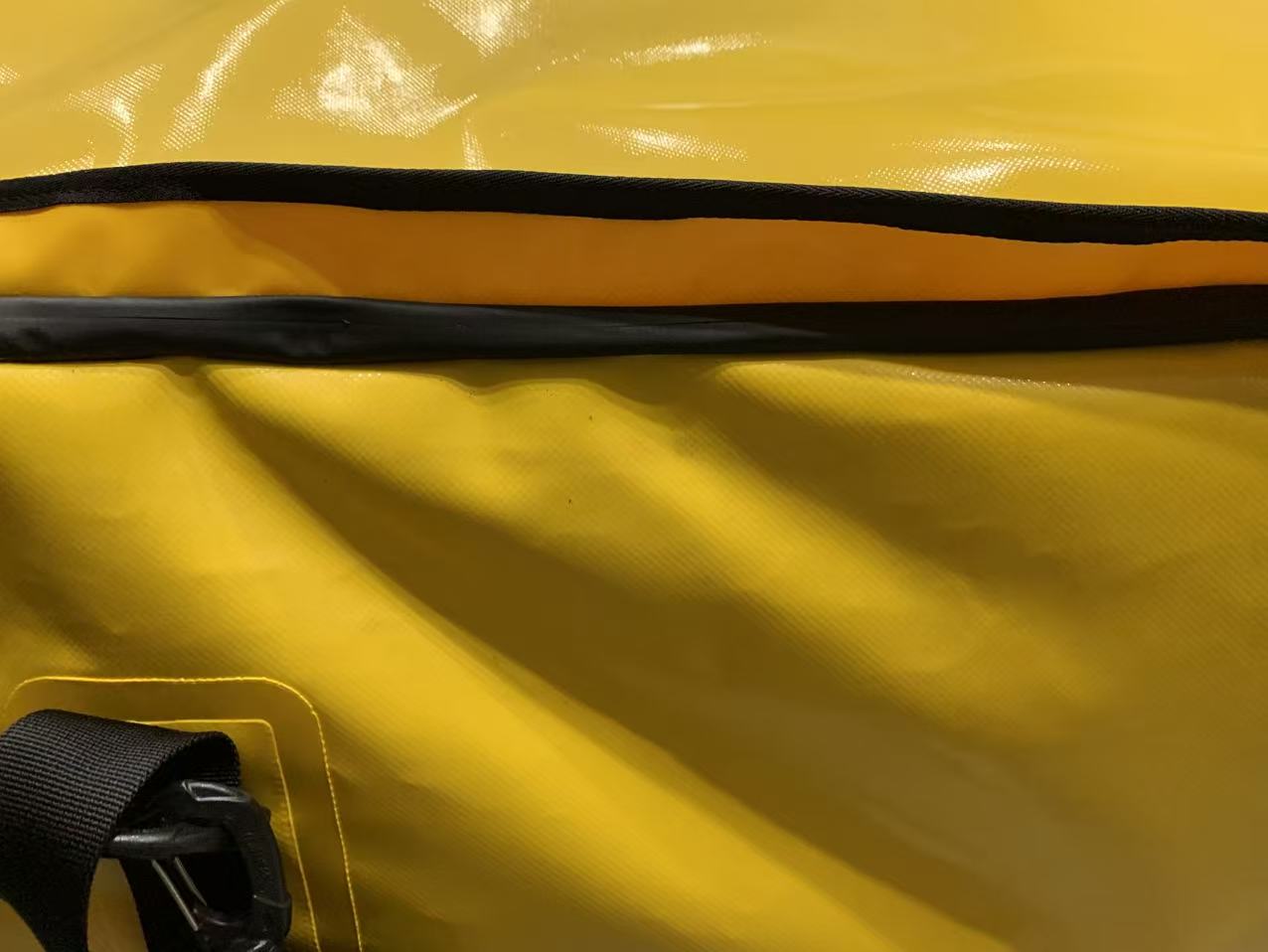

Zgrzewane za pomocą RF łaty kotwiące z TPU zastępują wszystkie zszywane mocowania sprzętu w punktach nośnych. Proces: wzmacniająca łata z nylonu powlekanego TPU, o wymiarach zapewniających rozłożenie oczekiwanego obciążenia na odpowiedniej powierzchni, jest zgrzewana za pomocą fal radiowych z zewnętrzną częścią torby w każdym miejscu mocowania sprzętu. Do naszywki można przymocować pierścienie typu D, pętle na uchwyty i punkty kotwiczące MOLLE. Główna membrana powłoki nigdy nie jest perforowana. Podczas testów obciążenia niszczącego osprzęt lub taśma ulegają uszkodzeniu przed połączeniem spawanym łata-powłoka – punkt mocowania nie jest słabym ogniwem konstrukcyjnym.
Integracja taśm MOLLE opiera się na tej samej logice: kanały zgrzewane RF na powierzchni zewnętrznej zamiast zszytych elementów, które tworzą ścieżki wycieku przez skorupę. Torba akceptuje standardowe akcesoria MILSPEC bez konieczności uzyskania perforacji membrany, których wymaga zszywane mocowanie MOLLE.
Czego tak naprawdę wymagają zamówienia taktycznepartnerem OEM
Trzy powyższe scenariusze mają wspólny tryb awarii: specyfikacja, która była odpowiednia dla komercyjnych zastosowań zewnętrznych, została zastosowana w kontekście taktycznym lub SAR, gdzie znaczenie mają różne tryby awarii. Konstrukcja działała na tyle dobrze, że przeszła pisemną specyfikację, ale nie sprawdziła się w praktyce, ponieważ pisemna specyfikacja nie odzwierciedlała rzeczywistych wymagań środowiska operacyjnego.
Aby temu zapobiec, wymagane są specyfikacje zamówień tworzone na podstawie scenariuszy operacyjnych, a nie komercyjnych katalogów produktów. Specyfikacje techniczne dotyczące tych trzech scenariuszy:Walidacja hydrostatyczna 1,0 Barz mechanicznymi, hermetycznymi zamknięciami, TPU 840D z udokumentowanymi testami zginania w niskich temperaturach, zgrzewanymi za pomocą RF łatami kotwiącymi nośnymi i nieodblaskowym osprzętem zweryfikowanym przez NVG – wszystkie są specyficzne, możliwe do przetestowania i udokumentowania. Należy je uwzględnić w zamówieniu zakupu, a nie w raporcie po działaniu.
Podczas oceny partnerów OEM w zakresie suchych toreb taktycznych lub SAR, pytania różnicujące są następujące: Czy zamki błyskawiczne są poddawane testom ciśnieniowym indywidualnie czy poprzez pobieranie próbek wsadowych? Do jakiej temperatury sprawdzana jest specyfikacja elastyczności TPU i w jaki sposób jest ona weryfikowana na przychodzących partiach materiałów, a nie na podstawie danych zawartych w arkuszu danych dostawcy? Czy mogą uzyskać dane z testów siły rozciągającej dla łat kotwiących zgrzewanych metodą RF na podstawie próbek produkcyjnych? Czy mają w ofercie nieodblaskowy sprzęt taktyczny jako standardową pozycję w katalogu, czy też jest to komponent na specjalne zamówienie, co ma wpływ na czas realizacji? Producent posiadający prawdziwe możliwości w tej kategorii ma bezpośrednie odpowiedzi operacyjne na wszystkie te pytania.
Często zadawane pytania
P: Dlaczego w przypadku taktycznych suchych toreb preferowane są hermetyczne zamki błyskawiczne zamiast zwijanych zamknięć?
Odp.: Chociaż zwijane blaty są skuteczne w ogólnym zastosowaniu, są podatne na błędy ludzkie — jeśli nie są zwinięte ciasno i symetrycznie, mogą przeciekać po całkowitym zanurzeniu. Hermetyczne zamki błyskawiczne zapewniają niezawodne, absolutne uszczelnienie mechaniczne wymagane do ochrony cennej elektroniki podczas wkładania amfibii.
P: Czy suche torby TPU mogą wytrzymać ujemne temperatury bez pękania?
Odp.: Tak, najwyższej jakości termoplastyczny poliuretan (TPU) zachowuje swoją elastomerową elastycznośćekstremalnie zimne środowiskaw przeciwieństwie do PVC, który staje się kruchy i podatny na pękanie lub pękanie podczas manipulowania w temperaturach poniżej zera.
P: W jaki sposób spawanie RF poprawia nośność plecaka wojskowego?
Odp.: Zamiast wszywać ciężkie paski bezpośrednio przez wodoodporny materiał (co tworzy perforacje i słabe punkty), spawanie RF wtapia grube płytki mocujące z TPU na zewnątrz torby. Dzięki temu ciężar ciężkiej amunicji lub baterii rozkłada się na większym obszarze bez przebijania wodoodpornej membrany.
