W tym miesiącu nasz warsztat spawania wysokiej częstotliwości w Dongguan przeniósł program wodoodpornych toreb na ramę rowerową z potwierdzenia próbki do pierwszej produkcji. Torba składa się z pełnotrójkątnej ramy stworzonej z myślą o szutrach i wyprawach rowerowych: skorupa z powłoką z TPU typu ripstop z diamentową powłoką, przyspawany klin, przyspawane zaczepy na rzepy na górnej rurze, dolnej rurze i rurze podsiodłowej oraz wodoodporne zamknięcie na górnej krawędzi. Podczas pobierania próbek testowano obok siebie dwie wersje zapięć – wersję zapinaną na zamek błyskawiczny i wersję zwijaną – ponieważ kupujący chciał zobaczyć, jak każda z nich zachowuje się pod obciążeniem przed zablokowaniem oprzyrządowania.

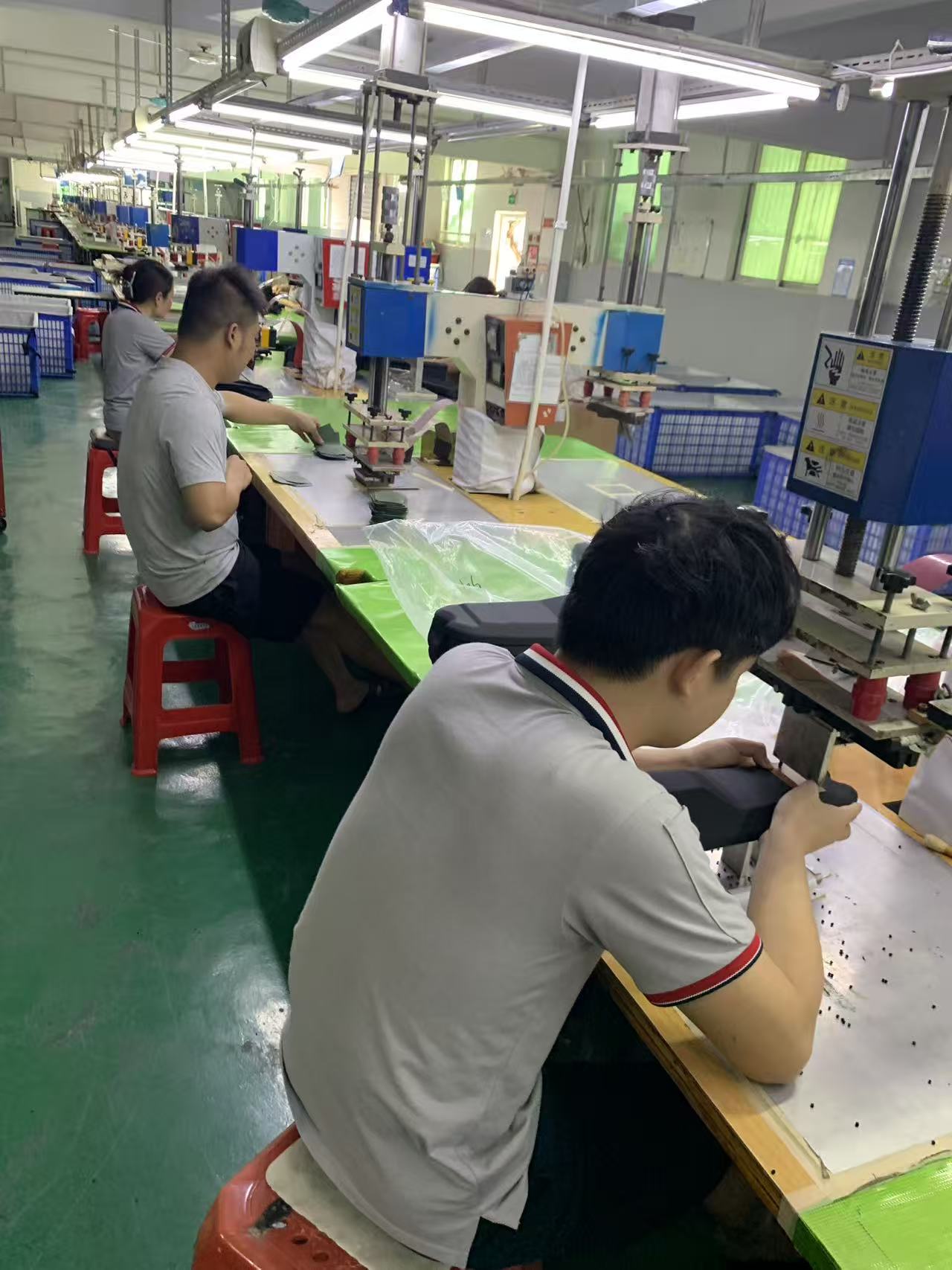

Podłoga spawana wysoką częstotliwością podczas biegu worka z ramą. Każda stacja ma swój własny zestaw matryc.
Dlaczego trójkąt ramy jest trudniejszy do spawania niż torba
Suchy worek to tuba. Torba na ramę nie. Trójkąt jest definiowany przez rower, w którym jest zawieszony, co oznacza, że każda krawędź panelu ma inną długość i większość z nich jest zakrzywiona, a klin nadający torbie objętość musi zwężać się od mniej więcej pełnej głębokości na dolnej rurze do prawie zera na przednim wierzchołku. To zwężenie to miejsce, w którym spawana konstrukcja zarabia na swoje utrzymanie, ale także miejsce, w którym może wystąpić błąd, jeśli proces jest niedbały. Elektroda musi zapewniać równomierny nacisk i równomiernie przylegać do szwu, którego geometria zmienia się w sposób ciągły, a matryca dopasowana do szerokiego końca będzie niedospawać wąski koniec, chyba że zostanie przycięty dla tego konkretnego panelu.
W praktyce oznacza to, że torba z ramą nie jest produktem, który cytujesz ze zdjęcia. Każdy rozmiar i każdy profil ramy wymaga własnego zestawu matryc, a matryca jest powodem, dla którego pobieranie próbek w tej kategorii odbywa się przez dłuższy koniec naszego normalnego okna trwającego 7–15 dni. Kiedy jednak matryca już istnieje, wydruk jest szybki i powtarzalny – stacja spawalnicza wykonuje za każdym razem ten sam cykl zgrzewania, zamiast polegać na ocenie naddatku szwu przez operatora.

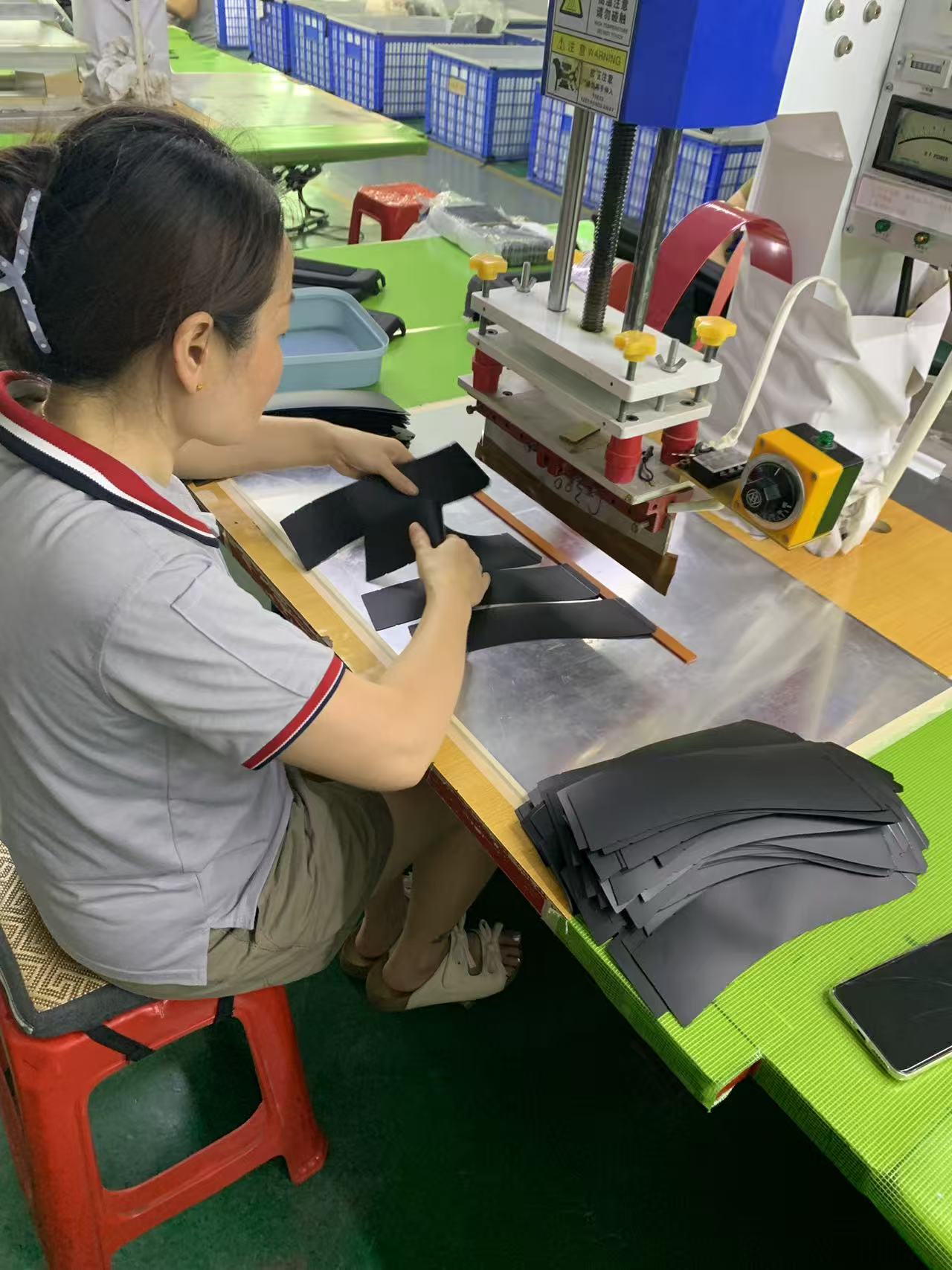

Docięte panele dopasowuje się ręcznie do matrycy; to urządzenie, a nie oko operatora, wyznacza linię szwu.
Kotwy taśm są spawane, a nie szyte
Zapytaj dowolnego mechanika w sklepie rowerowym, gdzie zawodzą torby na ramę, a odpowiedzią rzadko jest główny szew. To jest punkt zaczepienia. Załadowana torba na ramę znajduje się pod stałym, asymetrycznym napięciem — paski pociągają skorupę w górę, dociskając ją do rur, podczas gdy zawartość wypycha ją na zewnątrz, a każdy odcinek żwirowej tarki dodaje do tego cykl uderzeniowy. Wszyta zakładka z rzepem umieszcza linię perforacji igłowych prosto w materiale bazowym, dokładnie w miejscu przenoszącym obciążenie. Perforacje te spełniają w ciągu sezonu dwie funkcje: umożliwiają spływanie wody po nitce i tworzą linię rozdarcia, gdy worek jest nadmiernie wypchany.
W tym programie zakładki z rzepami oraz łaty wzmacniające są zgrzewane przy użyciu wysokiej częstotliwości bezpośrednio z skorupą, dzięki czemu kotwica i tkanina podstawowa stają się jedną stopioną warstwą bez żadnych przebić. Nasi operatorzy zgrzewają stosy zakładek partiami przed zamknięciem osłony, w takiej kolejności jak widać na zdjęciach warsztatowych — tace z zespawanymi zespołami taśm czekają obok maszyny, po czym następuje zamykanie osłony.

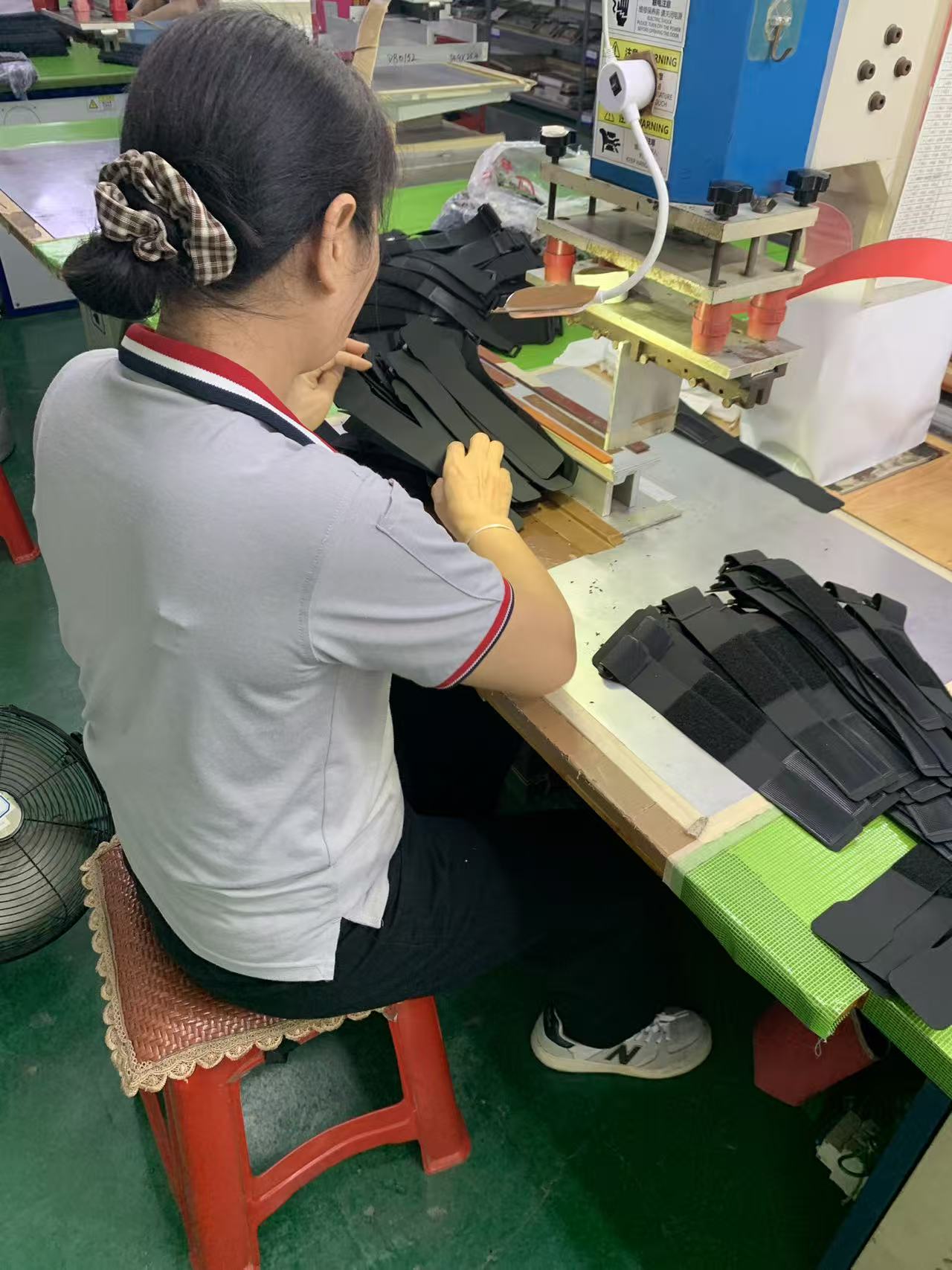

Paski i rzepy są zgrzewane partiami przed zamknięciem skorupy.
Jak faktycznie wygląda potwierdzenie próbki
Przywieszka potwierdzająca próbkę przymocowana do gotowej torby zawiera wersję, numer próbki, numer zamówienia, numer produkcji, klienta, nazwę produktu, tkaninę i kolor. To niewielka karta i najbardziej przydatny dokument w całym programie, ponieważ z nim porównuje się halę produkcyjną, gdy zamówienie jest realizowane trzy miesiące później. Nic nie trafia do masowej produkcji bez zdjęcia lub wiadomości na czacie.

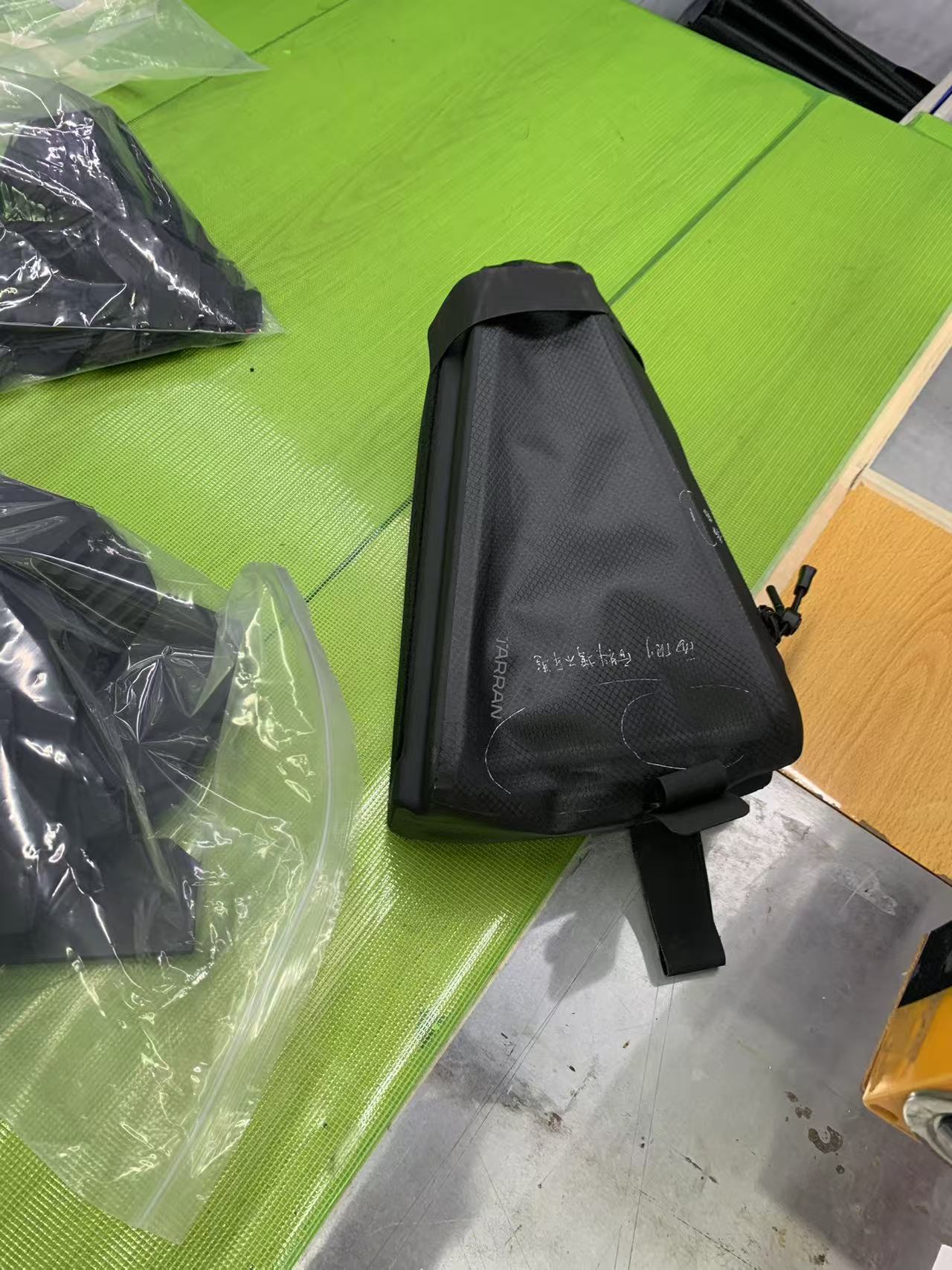

Drugi przedmiot na zdjęciach jest mniej schludny: potwierdzona próbka oznaczona kredą. Linie te to notatki z rewizji wzorcowni zapisane bezpośrednio na części – w miejscach, w których przesuwa się szew, gdzie krzywizna ulega złagodzeniu, gdzie położenie paska przesuwa się o kilka milimetrów, aby usunąć występ koszyka na bidon. Dzięki zaznaczeniu próbki zamiast opisywania rysunku korekta będzie fizyczna i jednoznaczna, dzięki czemu druga runda próbek szybko się zakończy, zamiast zamieniać się w kolejne trzy tygodnie wysyłane e-mailem.

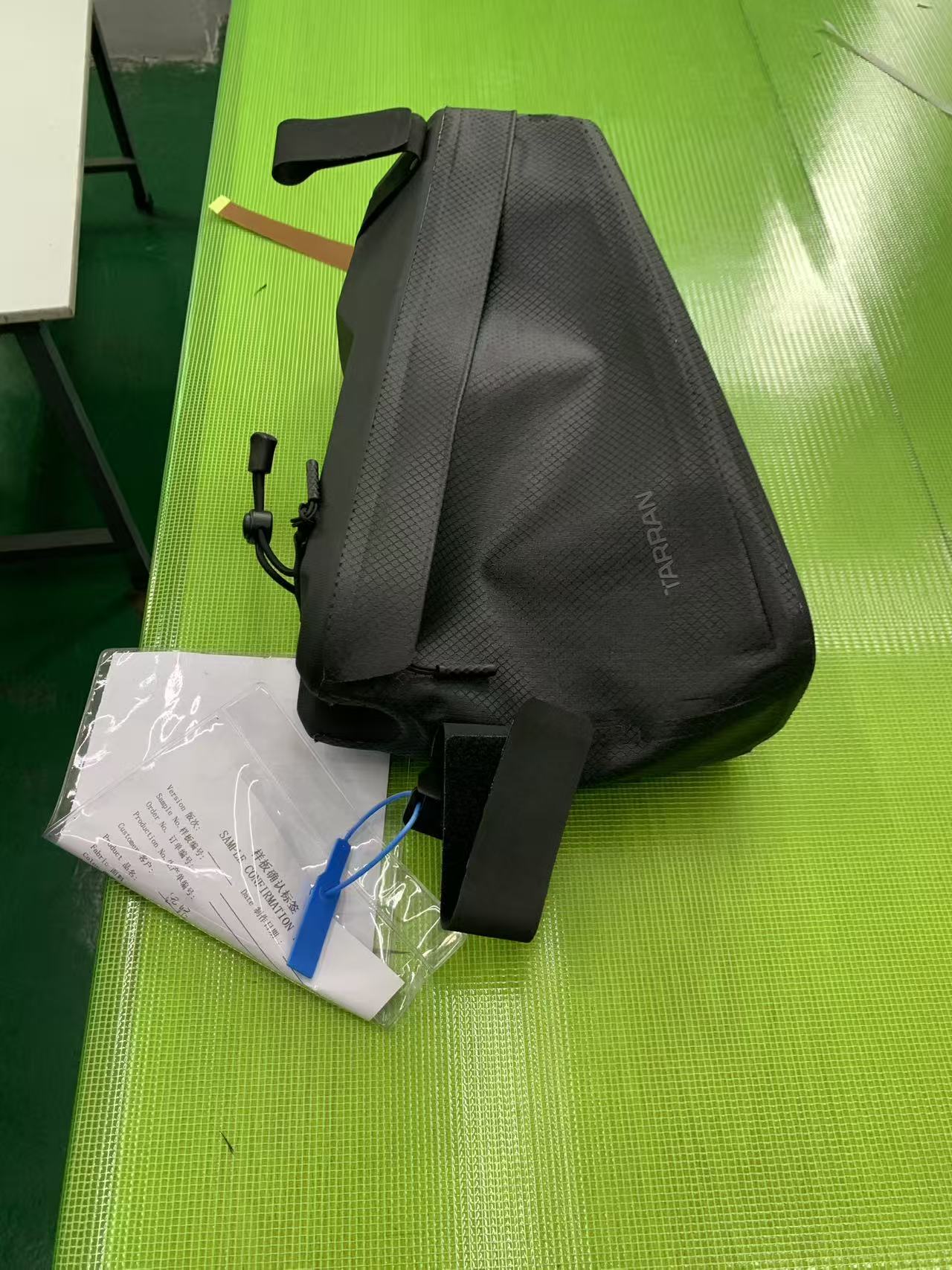

Potwierdzona próbka z przywieszką potwierdzającą próbkę — wersja, zamówienie, numer produkcyjny, tkanina i kolor.
Właściwy wodoodporny standard dla torby na ramę
Testujemy tę kategorię pod kątem protokołu ulewnego deszczu i strumienia wody, a nie protokołu zanurzenia, i wyraźnie to mówimy kupującym, którzy proszą o reklamację związaną z zanurzeniem. Torba na ramę znajduje się około pół metra nad ziemią za obracającym się przednim kołem. W rzeczywistości ma do czynienia z ciągłym strumieniem pod ciśnieniem przenoszącym piasek, sól drogową i błoto – trwa to wiele godzin – a nie zanurzanie. Test strumienia wody to potwierdza. Ujawnia także istotny w tym przypadku tryb awarii, czyli natryskiwanie na boki do zamknięcia lub do krawędzi łaty kotwiącej, i robi to bez pozwolenia komukolwiek na roszczenie sobie oceny, której sprzęt zamykający nie jest w stanie obsłużyć. Tam, gdzie kupujący rzeczywiście potrzebuje torby podwodnej na rowerze, jest to inna konstrukcja z hermetycznym zamknięciem i jako taką będziemy ją cytować.
Oprócz testu wodoodporności, bieg przeszedł nasz standardowy zestaw: wytrzymałość łączenia zgrzewanych szwów, wytrzymałość na rozciąganie materiału podstawowego, cykliczne obciążenie zatrzasków, zmęczenie zamka błyskawicznego w wersji zapinanej na zamek, ścieranie, mgła solna, trwałość i różnica kolorów, z punktami kontrolnymi IQC, IPQC i OQC na całej linii oraz zewnętrzną inspekcją SGS lub QIMA dostępną na życzenie.
Sealock od ponad 20 lat produkuje wodoodporny sprzęt spawany wysokiej częstotliwości, w naszej fabryce w Dongguan i w naszym zakładzie w Ho Chi Minh City, a kupujący mogą wybrać pochodzenie, które odpowiada ich pozycji taryfowej, bez zmiany specyfikacji. Standardowe warunki w tej kategorii to FOB Guangdong, 7–15 dni na pobieranie próbek, 30–45 dni na masową produkcję i MOQ od 300 sztuk w większości modeli. Od podstaw opracowanie na podstawie szkicu, próbki konkurencji lub docelowej specyfikacji jest dla nas normalną pracą, a nie wyjątkiem, chociaż w przypadku naprawdę nowych konstrukcji wymagany jest dłuższy cykl próbkowania z powodów opisanych powyżej.
