Problem z terminem marketingowym „wodoodporny”.
Gdzieś po drodze określenie „wodoodporny” przestało mieć duże znaczenie. Przejdź się po dowolnym sklepie z odzieżą wierzchnią, a znajdziesz to słowo odnoszące się do wszystkiego, od lekkiego plecaka turystycznego, który wytrzyma mżawkę, po torbę na sprzęt taktyczny przystosowaną do pełnego zanurzenia. Ta sama wytwórnia, za nią zupełnie inna inżynieria.
W przypadku większości zastosowań konsumenckich ta niejednoznaczność jest tolerowana. W przypadku marek, z którymi współpracujemy — tych zaopatrujących zawodowych kajakarzy, rybaków na morzu, zespoły poszukiwawczo-ratownicze oraz jednostki do nurkowania taktycznego — tak nie jest. Kiedy załadowany kajak przewraca się na bystrzach klasy IV lub gdy torba ze sprzętem zespołu nurkowego jest wleczona na głębokość, torba albo trzyma się, albo nie. Nie ma złotego wyniku, który warto zaakceptować.
Na nasze laboratorium badawcze Dongguan R&Dodeszliśmy od subiektywnej oceny rozprysków i ustaliliśmy ciśnienie hydrostatyczne na poziomie 1,0 bara jako podstawowy standard dla naszej linii suchych worków do ekstremalnych zastosowań morskich. Poniżej znajduje się wyjaśnienie, co właściwie oznacza ta norma, jak działają stosowane w niej materiały i metody konstrukcyjne oraz dlaczego wybrane rozwiązania inżynieryjne łączą się, a nie działają oddzielnie.
1. Standard 1,0 bara: co właściwie oznacza ta liczba na wodzie
System oceny IP — IPX6, IPX7, IPX8 — stanowi użyteczną strukturę, ale został opracowany głównie dla elektroniki i testowany w kontrolowanych warunkach statycznych. IPX7 potwierdza tymczasowe zanurzenie na głębokość jednego metra na trzydzieści minut. To rozsądna specyfikacja jak na smartfon, ale nie oddaje tego, co dzieje się z suchą torbą, gdy wioślarz upadnie na nią bokiem w poruszającej się wodzie lub gdy prąd przygniata ją do skały pod stałym ciśnieniem kierunkowym.

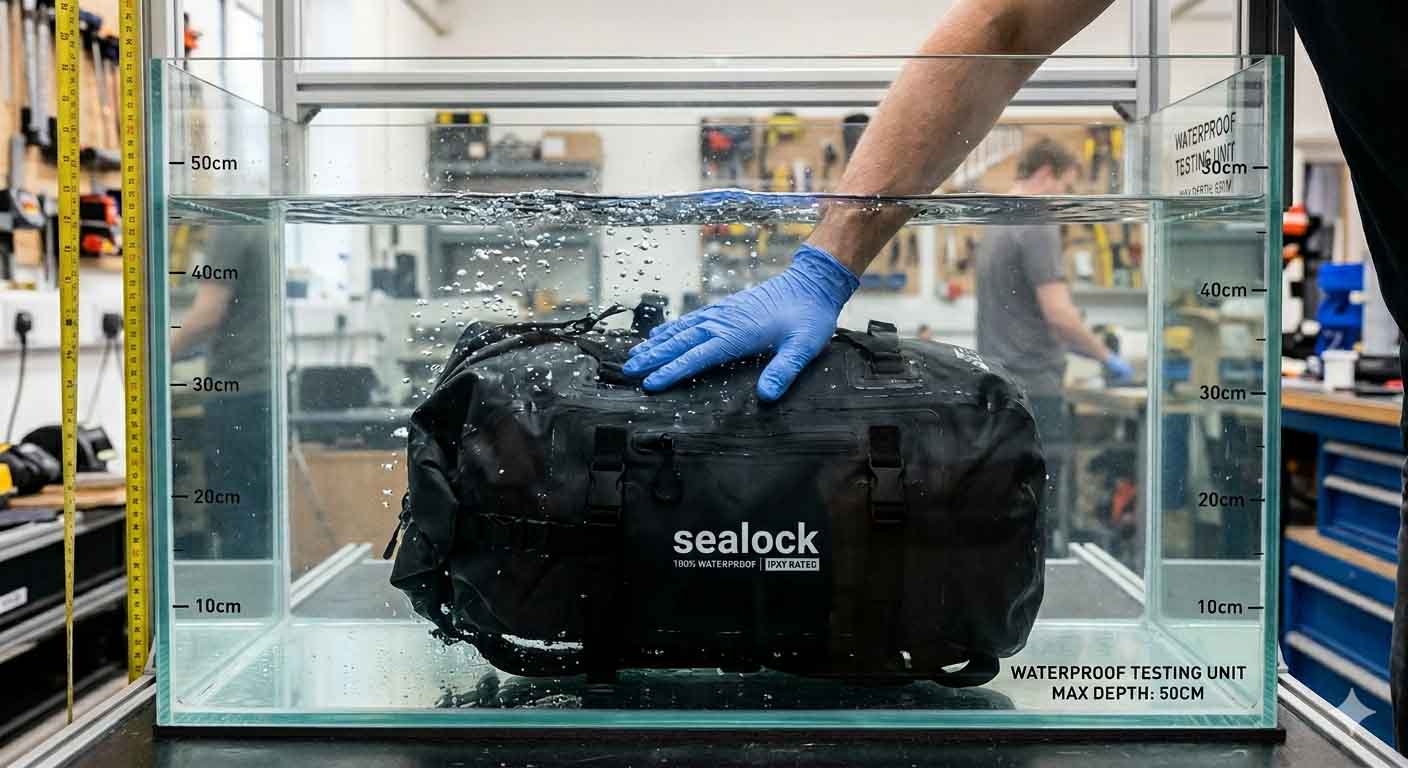

Jeden bar ciśnienia odpowiada ciężarowi 10-metrowego słupa wody opadającego na powierzchnię. Podczas naszego procesu kontroli jakości prototypowe torby są napompowywane, uszczelniane i umieszczane w naszych komorach ciśnieniowych. Ciśnienie wewnętrzne doprowadza się do 1,0 bara i utrzymuje na tym poziomie przez dłuższy czas. Warunek przejścia jest prosty: zero mikropęcherzyków wydostających się z dowolnego szwu, złącza spawanego lub punktu zamknięcia.
Przetrwanie tego testu potwierdza dwie rzeczy. Po pierwsze, torba utrzymuje hermetyczne uszczelnienie w warunkach znacznie wykraczających poza IPX7 – rzeczywista wydajność IPX8, która nie została potwierdzona samodzielnie, ale została zweryfikowana w komorze. Po drugie, konstrukcja szwów jest odporna na rozerwanie: jeśli 90-kilogramowy użytkownik wyląduje bezpośrednio na całkowicie napompowanym worku, uwięzione powietrze nie będzie mogło uciec inaczej niż przez materiał lub złącza. W zgrzewanej torbie Sealock pozostaje na swoim miejscu. Torba zachowuje swoją formę strukturalną i działa jako pomoc w sytuacjach awaryjnych, bez ryzyka uszkodzenia szwów. Testujemy scenariusz ze świata rzeczywistego, a nie teoretyczny przypadek brzegowy.
2. Wybór materiału: dlaczego TPU 840D zastąpił PVC w naszej serii Extreme
Torba, która wytrzymuje ciśnienie pod wodą, nie ma sensu, jeśli rozerwie się przy pierwszym kontakcie z ostrą krawędzią. Wytrzymałe torby morskie od dawna opierają się na PCV — jest ono niedrogie i z natury wodoodporne, co czyniło je domyślnym wyborem przez dziesięciolecia. Ale PVC niesie ze sobą szereg zobowiązań, które odepchnęły od niego poważnych producentów.
W niskich temperaturach PCV znacznie sztywnieje. Poniżej około -10°C giętkość ulega znacznemu pogorszeniu, a poniżej temperatury zamarzania zaczyna pękać pod wpływem naprężenia zginającego. Dla każdego, kto działa w środowisku rzek alpejskich lub w warunkach morskich na dużych szerokościach geograficznych, jest to znaczący tryb awaryjny. Ekspozycja na promieniowanie UV z czasem pogłębia problem, niszcząc plastyfikatory zawarte w materiale i powodując pękanie powierzchni, zanim sama tkanina konstrukcyjna zacznie wykazywać zużycie. A te plastyfikatory – często na bazie ftalanów – są coraz bardziej niezgodne z wymogami regulacyjnymi, takimi jak kalifornijska Prop 65 i unijne ramy REACH, co stwarza realne ryzyko braku zgodności dla marek sprzedających na tych rynkach.
W naszej serii ekstremalnie podwodnych modeli zastosowano nylon pokryty TPU o grubości 840 Denier. Liczba denier odzwierciedla wagę i gęstość materiału bazowego – 840D znajduje się w cięższym miejscu, co jest praktyczne w przypadku torby do noszenia, a siatka ripstop wpleciona w podstawę zapewnia rzeczywistą odporność na przebicie przez ostry koralowiec, haczyki na ryby i ścierny piaskowiec.
Powłoka TPU zachowuje się inaczej niż PVC na zimno: pozostaje elastyczna i giętka do -30°C (-22°F), co utrzymuje torbę funkcjonalną w warunkach, w których odpowiedniki PVC stałyby się już sztywne i kruche. Odporność na słoną wodę i promieniowanie UV jest wbudowana w skład chemiczny materiału, a nie dodana poprzez obróbkę powierzchniową, dzięki czemu nie ulegają degradacji w takim samym tempie jak powłoki. Materiał nie zawiera PFAS, co ma coraz większe znaczenie dla zespołów zakupowych pracujących wbrew zobowiązaniom ESG.
3. Metoda konstrukcji: dlaczego szwy nie przechodzą testu hydrostatycznego
Wybór materiału zapewnia torbę w większości przypadków zapewniającą prawdziwą zanurzalność. Sposób budowy decyduje o tym, czy rzeczywiście tam trafi.
Każda igła do szycia przechodząca przez tkaninę tworzy dziurę. Taśma na szwach zakrywa te otwory odpowiednio, zapewniając odporność na zachlapania, ale przy utrzymującym się ciśnieniu hydrostatycznym taśma jest rozwiązaniem tymczasowym. Cykle rozszerzania i kurczenia się pod wpływem sprężonego powietrza w warunkach nasłonecznienia, w połączeniu z mechanicznym zginaniem podczas regularnego użytkowania, powodują stopniowe rozwarstwianie się połączeń taśmy. Torba, która pomyślnie przejdzie wstępny test rozpryskowy, często nie spełni swojego sześciomiesięcznego odpowiednika.
Na naszych liniach do produkcji ekstremalnie suchych toreb nie stosuje się szwów na głównych wodoodpornych szwach. Wszystkie połączenia konstrukcyjne wykonywane są przy użyciu spawania wysokiej częstotliwości 27,12 MHz.

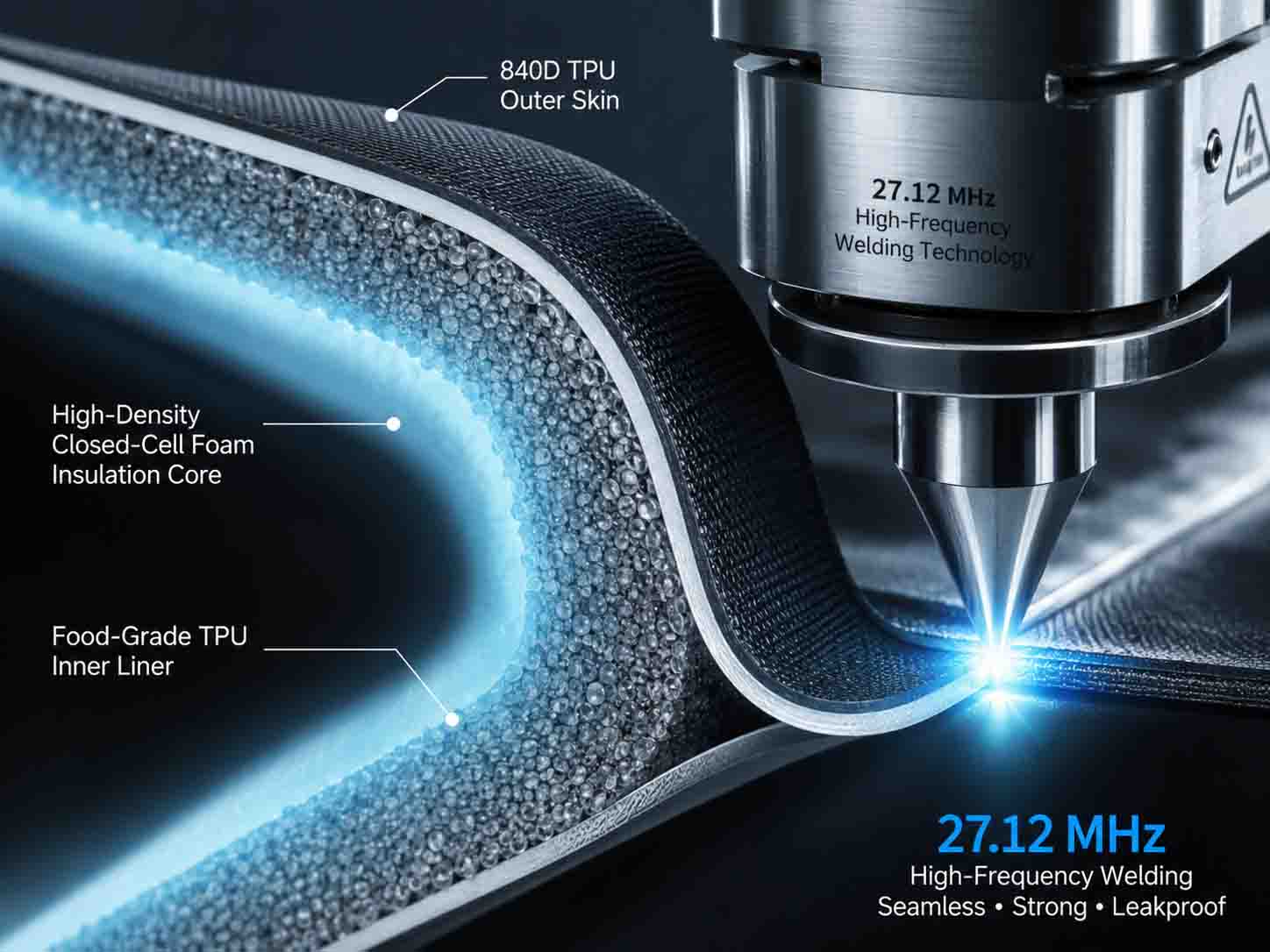

Fizyka spawania HF różni się od mocowania mechanicznego. Kiedy pod matrycą spawalniczą umieszcza się dwa panele TPU 840D, pole elektromagnetyczne porusza strukturę molekularną poliuretanu na styku. Pod kontrolowanym ciśnieniem pneumatycznym materiały osiągają miejscowy stan stopienia i stapiają się – a nie łączą – stapiają się – w pojedynczą ciągłą warstwę materiału. Powstałe połączenie nie ma dziur, krawędzi taśmy ani koncentracji naprężeń mechanicznych. W testach niszczących szwy spawane stale ulegają uszkodzeniu w tkaninie podstawowej, zanim sama linia spawu ustąpi. Jest to jedyna metoda konstrukcyjna, jaką odkryliśmy, która niezawodnie wytrzymuje powtarzające się cykle hydrostatyczne pod ciśnieniem 1,0 bara bez postępującej degradacji.
Ta sama zasada dotyczy mocowania sprzętu. D-ringi, punkty mocowania taśmy MOLLE i mocowania rzęs są przyspawane do łatek wzmacniających TPU na zewnątrz torby, a nie wszyte przez główną membranę. Nośność zostaje zachowana bez konieczności przebijania wodoodpornej bariery.
4. Systemy zapinania: zwijany zamek błyskawiczny vs. hermetyczny zamek błyskawiczny dla różnych warunków terenowych
Korpus torby może zostać zaprojektowany zgodnie z wysokimi standardami i nadal działać słabo, jeśli system zamykania nie pasuje. Oferujemy dwie architektury w zależności od sposobu wykorzystania produktu końcowego.
W przypadku suchych toreb ekspedycyjnych, toreb na bagażnik motocyklowy i zastosowań, w których częstotliwość dostępu jest niska, ale wymagania dotyczące ochrony są absolutne, używamy wydłużonego, zwijanego kołnierza wzmocnionego TPU. Trzy precyzyjne fałdy dociskają materiał do siebie, a wytrzymałe klamry UTX-Duraflex utrzymują tę kompresję pod obciążeniem. Tworzona w ten sposób mechaniczna bariera wodna nie zawiera ruchomych części ani ścieżki degradacji uszczelnienia – działa tak samo pierwszego i pięćsetnego dnia.
W przypadku plecaków taktycznych, saszetek wędkarskich muchowych i wszelkich zastosowań, w których użytkownik potrzebuje częstego i szybkiego dostępu bez wyjmowania torby z wody lub jej odkładania, integrujemy najwyższej jakości hermetyczne systemy zamków błyskawicznych. Wykorzystują one zamknięcia z wytłaczanego polimeru – bezzębne lub z grubymi zębami, w zależności od specyfikacji – które blokują się wystarczająco mocno, aby zapobiec ucieczce sprężonego powietrza. Każdy zamek błyskawiczny jest indywidualnie testowany pod kątem ciśnienia w ramach naszego procesu kontroli jakości, zanim trafi do produkcji. Torba zapinana na zamek błyskawiczny, która przeszła nasz test komorowy, może bez modyfikacji służyć jako certyfikowany pomocnik unoszący się na wodzie.
Wybór pomiędzy tymi dwoma systemami nie jest przede wszystkim kwestią estetyczną — jest to funkcja wzorca dostępu i środowiska wdrożenia. Pracujemy nad tym z klientami OEM na etapie specyfikacji, więc wybór zamknięcia opiera się na rzeczywistym zastosowaniu w terenie, a nie na tym, co jest najłatwiejsze w produkcji.
Co to oznacza dla marek oceniających dostawców zanurzalnych worków suchych
W kategorii profesjonalnych sportów morskich i ekstremalnych sportów wodnych awaria produktu to nie tylko zwrot – to incydent związany z bezpieczeństwem. Zespoły zaopatrzeniowe pozyskujące te aplikacje ponoszą rzeczywistą odpowiedzialność za to, co trafia do użytku w terenie, co oznacza, że proces weryfikacji musi sięgać głębiej niż tylko język marketingowy dostawcy.
Standard hydrostatyczny 1,0 Bar, konstrukcja TPU 840D i architektura szwów spawanych HF nie są niezależnymi cechami — stanowią system, a działanie każdego elementu zależy od pozostałych. Nasz zespół Dongguan opracowuje i weryfikuje te specyfikacje we własnym zakresie; naszWietnamzakłady produkcyjne replikują je pod nadzorem inżynierskim rezydenta. Ten sam protokół testowy, który przechodzi prototyp w Dongguan, sprawdza jednostki produkcyjne w Ho Chi Minh City.
Jeśli budujesz linię zatapialnych suchych worków i chcesz zrozumieć, na czym właściwie polega ta inżynieria, jesteśmy łatwo dostępni.
Często zadawane pytania
P1: Czy możemy określić lżejszą tkaninę – 420D lub 600D – dla projektu suchego worka z możliwością spakowania?
Tak. 840D to nasz standard w zastosowaniach obejmujących ścieranie na skałach, koralowcach i nierównych powierzchniach łodzi. Na potrzeby wypraw rowerowych, ultralekkich wędrówek lub innych projektów wymagających dużej wagi nasz zespół badawczo-rozwojowy projektuje torby zgrzewane HF z TPU 420D lub ultralekkiego sil-nylonu. Metoda budowy pozostaje taka sama; Przed określeniem parametrów produkcyjnych sprawdzamy zanurzalność pod kątem dowolnej specyfikacji ciśnienia wymaganej w danym zastosowaniu.
P2: Jak sprawdzić długoterminową trwałość szwów pod wpływem promieni UV i słonej wody?
Oprócz testów ciśnienia hydrostatycznego w naszym zakładzie w Dongguan poddawane są przyspieszonym cyklom starzenia prototypowych szwów — połączonemu działaniu promieniowania UV, wysokiej wilgotności i nasycenia solą fizjologiczną, zaprojektowanym w celu symulowania wieloletniego użytkowania w morzu w skompresowanym czasie. Przed zatwierdzeniem specyfikacji konstrukcyjnej do produkcji testujemy przyczepność powłoki TPU, integralność linii spawu i stabilność wymiarową w tych warunkach.
P3: Czy hermetyczne zamki rzeczywiście nadają się do zanurzenia, czy też mają wodoodporność tylko na powierzchni?
Systemy zamków błyskawicznych, które określamy dla naszej serii Extreme Marine, są indywidualnie testowane ciśnieniowo pod kątem pełnej zanurzalności, zanim trafią do naszego magazynu produkcyjnego. Stosuje się je tam, gdzie torba jest aktywnie zanurzona — ciągnięta za jednostką pływającą, używana podczas przeprawy przez rzekę — a nie tylko narażona na deszcz lub zachlapanie. Jeśli zamek błyskawiczny nie przejdzie próby ciśnieniowej jako dostarczony element, nie trafi do wysyłanej przez nas torby.
P4: Czy można dodać elementy montażowe bez szkody dla wodoodporności membrany?
Tak, i to jest jeden z obszarów, w którym nasza metoda budowy najbardziej różni się od szytych alternatyw. Wszystkie D-ringi, punkty mocowania i taśmy kotwiące MOLLE są przymocowane za pomocą zgrzewanych HF łatek wzmacniających z TPU na zewnętrznej powierzchni torby. Nic nie przebija błony pierwotnej. Plastry przenoszą znaczne obciążenia – testujemy je niszcząco – nie tworząc żadnych dróg wnikania wody do korpusu torby.
